Het materiaal en de kenmerken van de water- en oliopijpen van Atlas Copco luchtcompressoren:
Koelwaterleidingen:
Gebruik meestal koperen buizen, naadloze stalen buizen of PVC-buizen van voedingsmiddelen. Sommige grootschalige eenheden gebruiken roestvrijstalen buizen (304 materiaal). Ze hebben corrosieweerstand (geschikt voor het koelen van waterkwaliteit) en een goede thermische geleidbaarheid.
De drukweerstand komt overeen met de druk van het koelsysteem (meestal 1-3 bar). De wanddikte is ontworpen volgens de buisdiameter en druk om breuk te voorkomen als gevolg van waterdrukschommelingen.

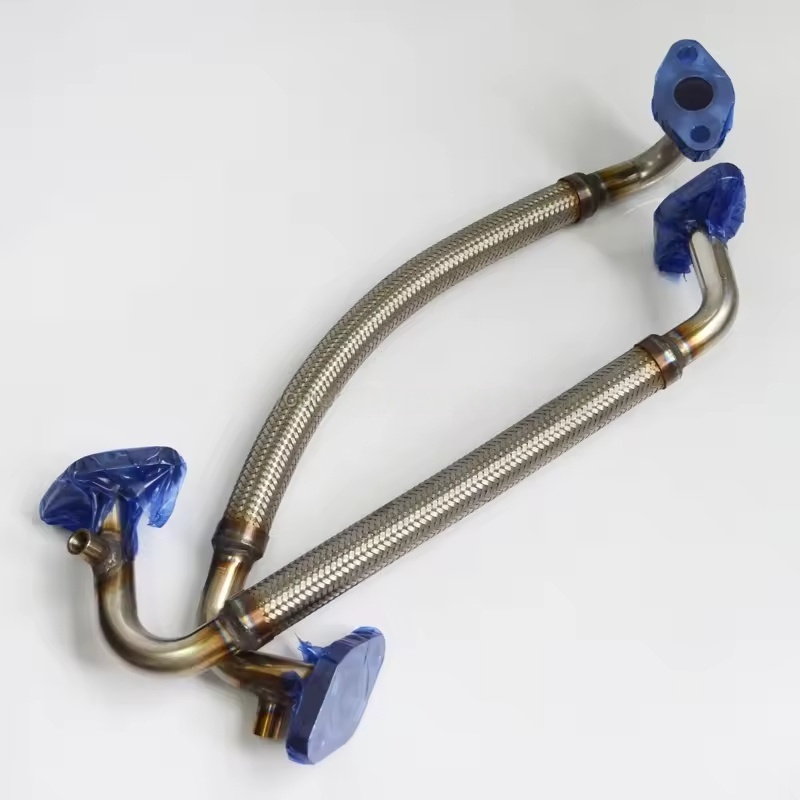

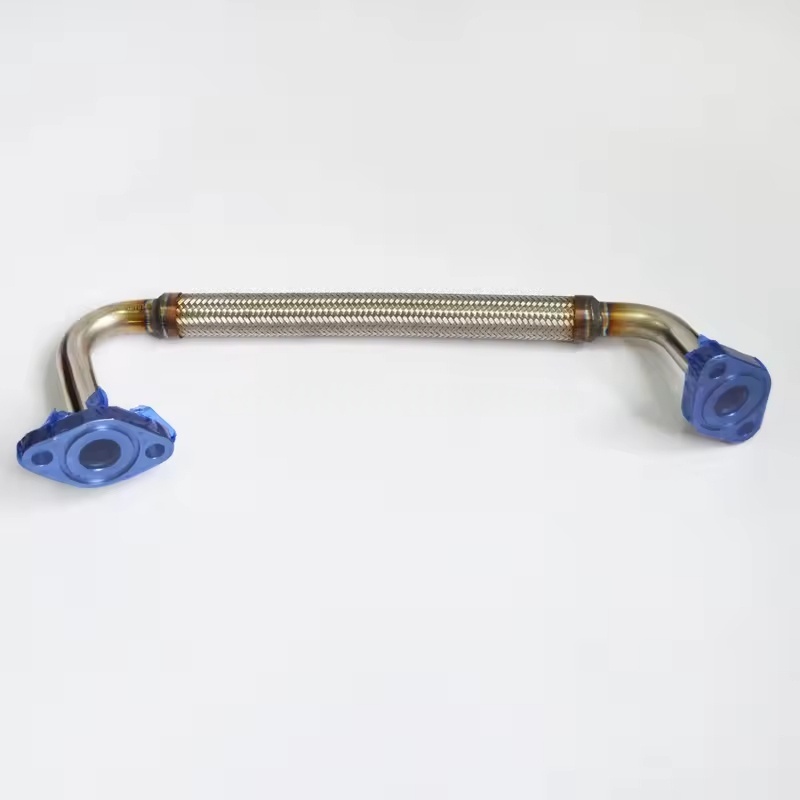

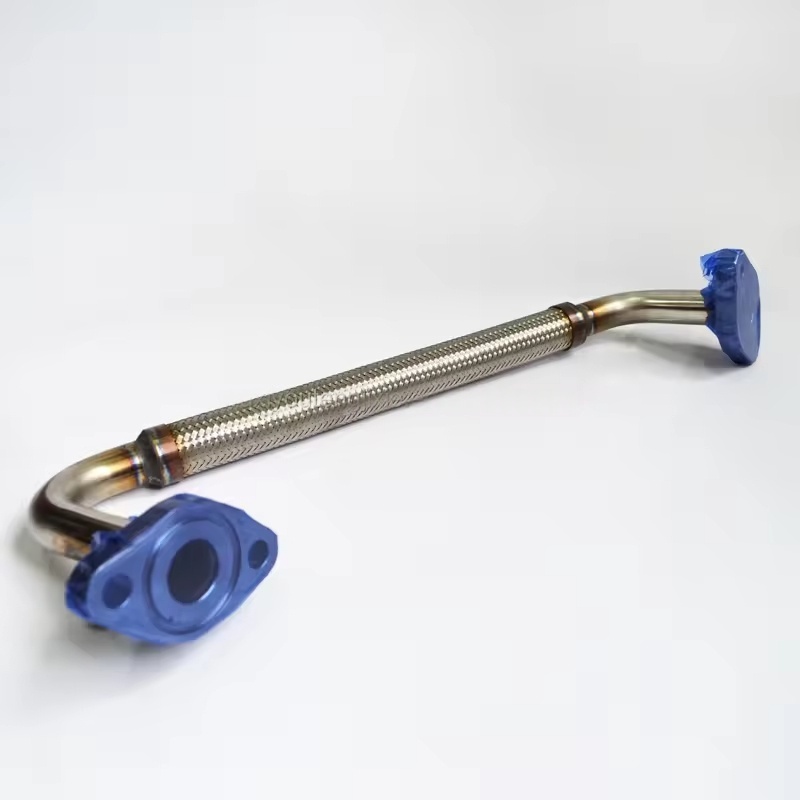

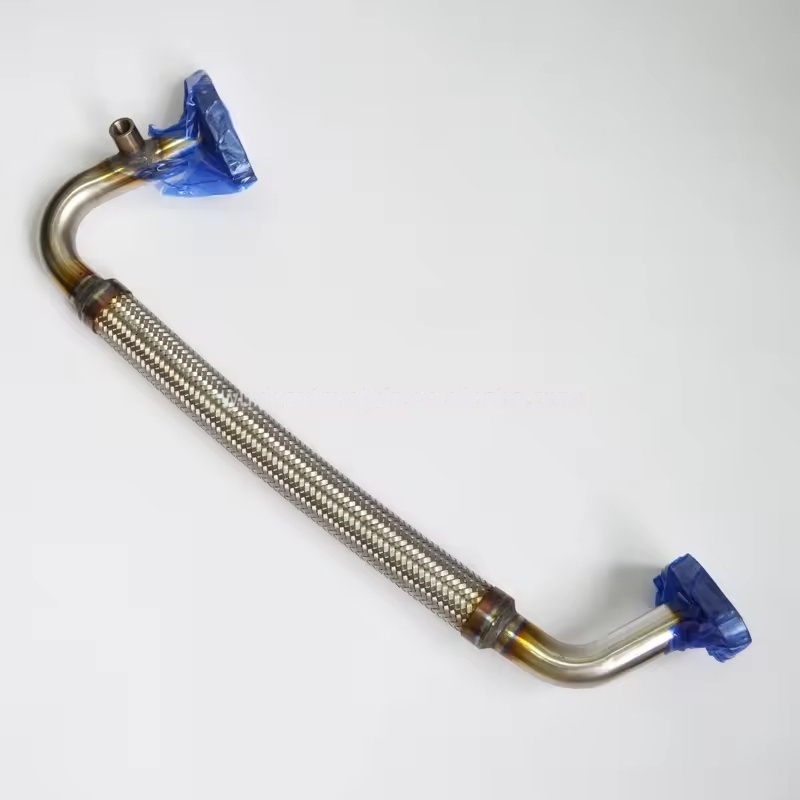

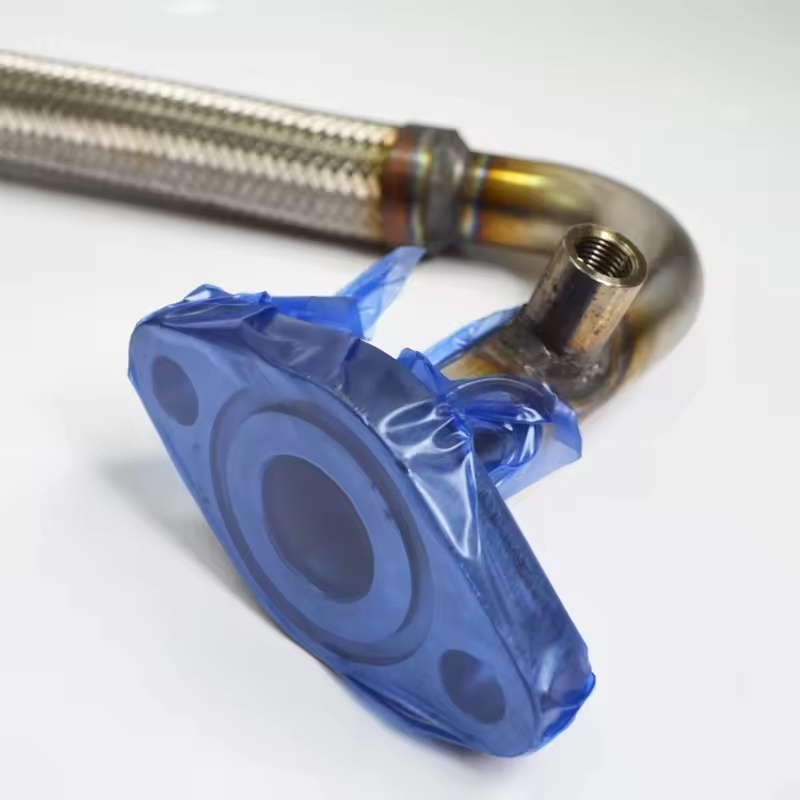

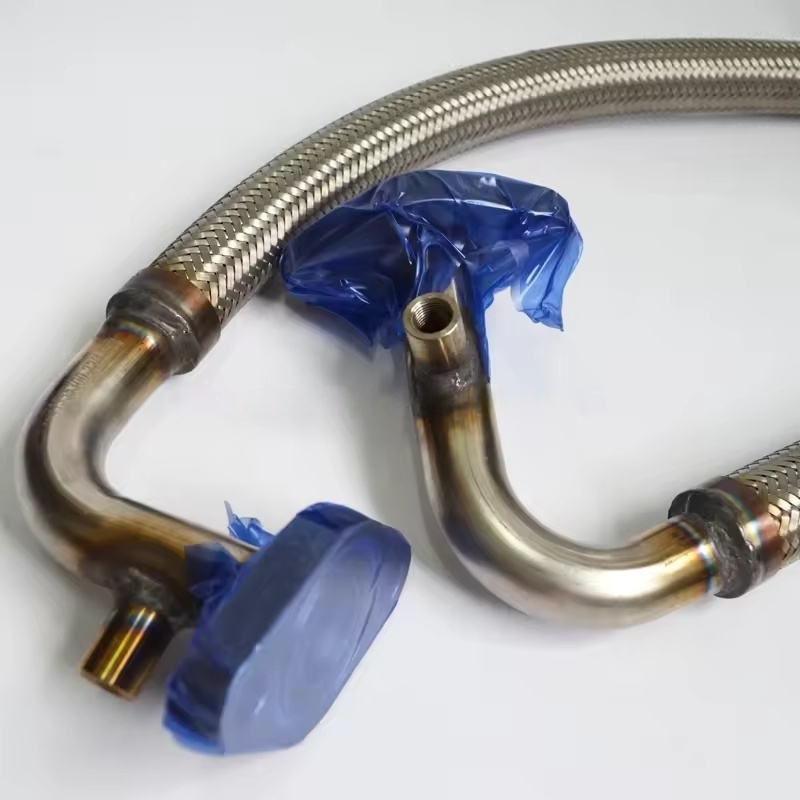

Oliopijpen:
Gebruik voornamelijk naadloze stalen buizen (koolstofstaal of roestvrij staal), hogedruk rubberen buizen (met geweven laagversterking) of nylonbuizen. Ze moeten de langdurige onderdompeling in smeerolie en een bepaalde temperatuur (80-120 ℃) weerstaan.
De drukweerstand van de smeeroliepijpleiding voldoet aan de drukvereisten (meestal 2-10 bar, specifiek voor verschillende modellen en locaties). De rubberen buizen moeten oliereerstand hebben (meestal NBR- of FKM -materiaal als de binnenste laag).
Specificaties en compatibiliteit
Buisdiameter: ontworpen volgens de stroomvereisten. De diameter van de koelwaterbuizen is meestal DN10-DN50 (zoals φ12mm, φ16mm, φ25mm, enz.), Terwijl de diameter van de oliekuizen kleiner is (zoals φ6 mm, φ8mm, φ10mm, enz.). De specifieke grootte wordt bepaald door het model (zoals GA -serie, G -serie, ZT -serie) en locatie (zoals de olie -inlaat van de hoofdeenheid, de inlaat en uitlaat van de oliekoeler).
Verbindingsmethode: vaak gebruikt zijn schroefdraadverbindingen (NPT- of G -schroefdraden), flenverbindingen (voor grote buisdiameters) of snelle connectoren (voor rubberen buizen/nylonbuizen). Sommige pijproutes worden bevestigd door buisklemmen om door trillingen geïnduceerde losraking van de interface te verminderen.
Toepassingslocaties:
Koelwaterleidingen: voornamelijk verdeeld in waterkoelers (inlaat en uitlaat), waterpompen, temperatuurregelkleppen, verbindingsleidingen van koeltorens, enz., Verantwoordelijk voor het transport van het koelmedium naar de componenten die warmtedissipatie vereisen (zoals oliescheiders, cilinderlichamen, enz.).
Oliebuizen: verbonden tussen de olietank, oliefilter, oliekoeler, olie -inlaat van de hoofdeenheid, de regulerende klep van de oliedruk, enz., Het vormen van een oliecirculatiepad.
Onderhouds- en vervangende voorzorgsmaatregelen:
Regelmatige inspectie: controleer regelmatig op corrosie, slijtage en lekkage (vooral bij interface -onderdelen). Rubberen buizen moeten controleren op veroudering, kraken en uitpuilen. Vervang eventuele problemen op een tijdige manier.
Vervangingsvereisten:
Gebruik bij het vervangen van buizen met dezelfde specificatie als de origineel (buisdiameter, materiaal, drukweerstandsniveau) om te zorgen voor stroom- en drukaanpassing.
Nadat u de metalen pijpen hebt gesneden, reinigt u de bramen om te voorkomen dat onzuiverheden het systeem binnenkomen; De rubberen buisverbindingen moeten stevig worden geklemd om onthechting te voorkomen.
Pijplay -out moet overmatige buiging of stress voorkomen, en de afstand van de pijpklemmen moet redelijk zijn om trillingen en slijtage te verminderen.
Voordelen van originele fabrieksonderdelen: de nauwkeurigheid van de grootte, materiaalprestaties van de oorspronkelijke fabriekswater- en oliopijpen zijn volledig afgestemd op het apparaatontwerp, met name in hoge druk- en hoge-temperatuurgebieden, waardoor de operationele betrouwbaarheid op lange termijn wordt gewaarborgd en lekrisico's wordt verminderd.
