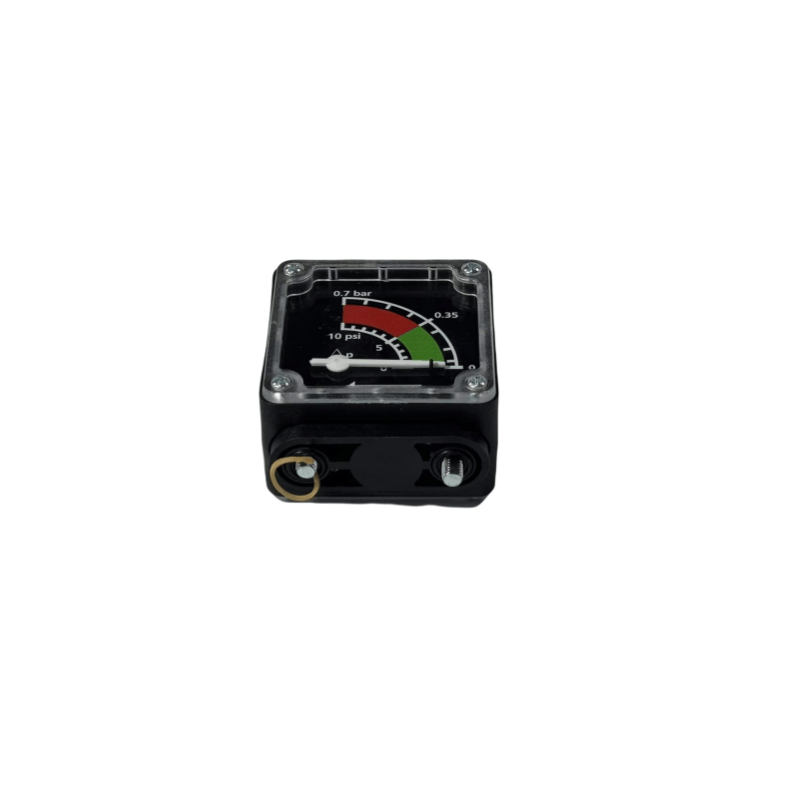

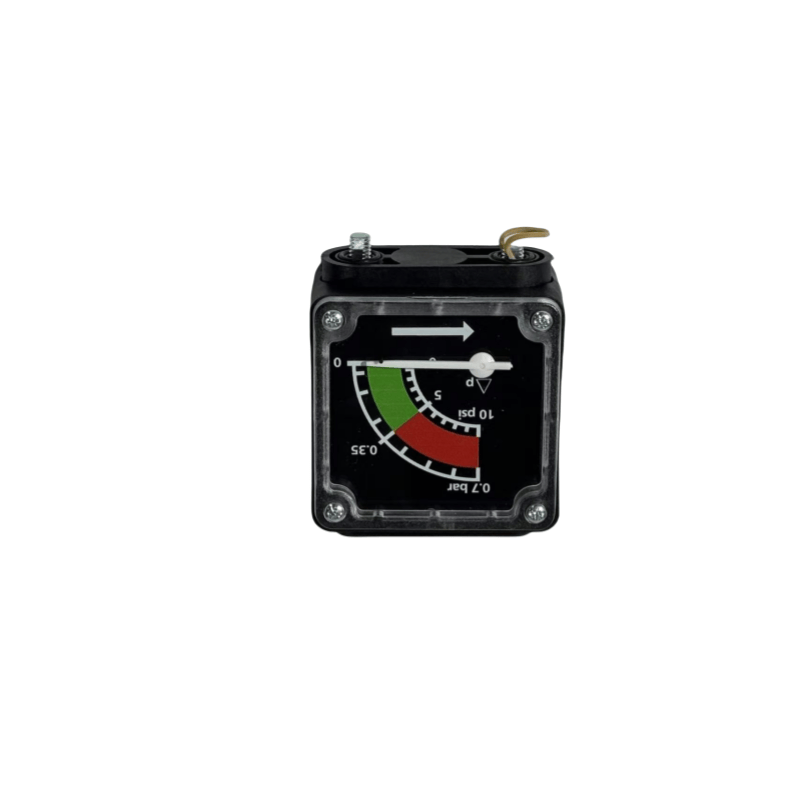

I. Basisstructuur en werkingsprincipe van Atlas Copco Air Compressor Drukmeters
De belangrijkste componenten van een luchtcompressormeter omvatten het elastische element (voor detectiedruk), het transmissiemechanisme (voor het versterken van vervorming) en de indicatie -apparaat (voor het weergeven van metingen):
Elastisch element: het meest voorkomende type is de veerbuis (een holle metalen buis gebogen in een C -vorm). Wanneer gecomprimeerde lucht in de buis wordt geïntroduceerd, ondergaat de veerbuis elastische vervorming als gevolg van de interne druk, die vervolgens door een verbindingsstang naar het transmissiemechanisme wordt overgebracht.
Transmissiemechanisme: samengesteld uit versnellingen, hefbomen, enz., Het versterkt de kleine vervorming van het elastische element en drijft de aanwijzer aan om te roteren.

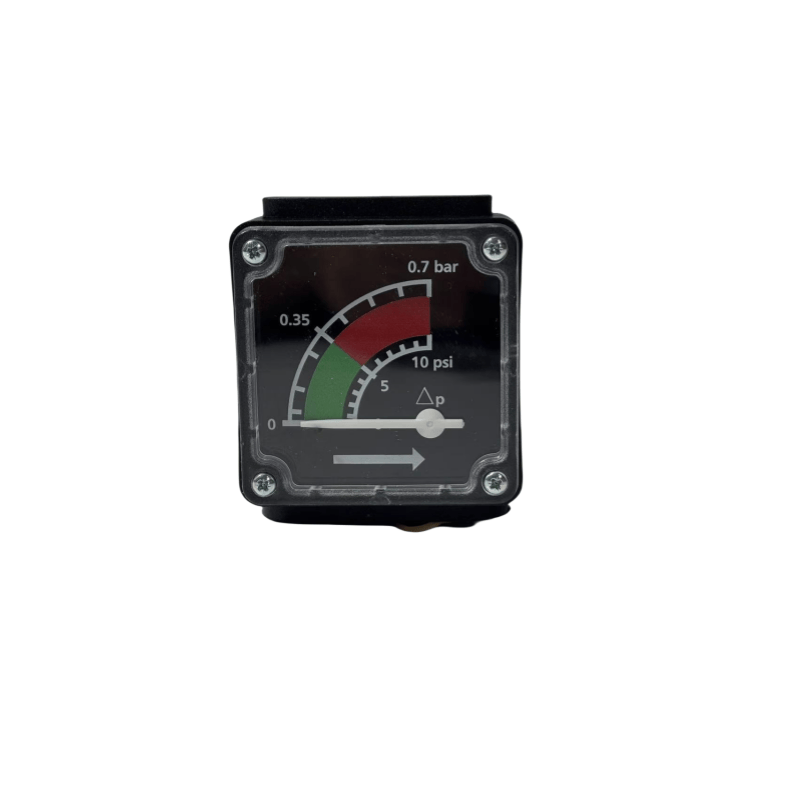

Indicatieapparaat: de dialaalschaal en de aanwijzer werken samen om de drukwaarde direct weer te geven (veel voorkomende eenheden zijn MPA, BAR of PSI).
II. Gemeenschappelijke typen en toepassingsscenario's van Atlas Copco Air Compressor Drukmeters
Op basis van het meetprincipe en de structuur gebruiken luchtcompressoren vaak drukmeters van de volgende typen:
Gewone pointer-type manometer
Kenmerken: eenvoudige structuur, goedkope, intuïtieve lezing, geschikt voor de meeste luchtcompressorsystemen (zoals luchtopslagtanks, hoofdpijpleidingsdrukmonitoring).
Nauwkeurigheidsgraad: meestal 1,6 graad (toegestane fout ± 1,6%), voldoen aan algemene industriële vereisten; Voor precieze toepassingen kan 1,0 graad worden geselecteerd.
Seismische manometer
Structuur: de behuizing is gevuld met glycerol of siliconenolie om de impact van trillingen op de aanwijzer te bufferen en aanwijzer jitter en interne slijtage van de componenten te voorkomen.
Toepassingsscenario's: mobiele luchtcompressoren, zuiger-type luchtcompressoren (met significante trillingen) of systemen met frequente drukschommelingen. Elektrische contactpersoon
Functie: Naast het aangeven van druk, kan het een elektrisch signaal afgeven wanneer de druk de vooraf ingestelde limiet overschrijdt (bovenste en ondergrenzen) en 联动 de start en stop van de luchtcompressor regelen of een alarm activeren (zoals het stoppen van de machine voor bescherming wanneer de druk de bovengrens overschrijdt).
Toepassing: automatische regeling van luchtcompressorsystemen, het bereiken van automatische drukregelgeving.
Digitale manometer
Kenmerken ： Gemeten druk door elektronische sensor, weergegeven in digitale vorm op LCD, hoge precisie (vaak boven 0,5 graad), kunnen worden uitgerust met gegevensopname en communicatiefuncties (zoals RS485 -interface).
Toepasselijk ： Intelligente luchtcompressorsystemen of situaties die nauwkeurige drukcontrole vereisen (zoals laboratoria, precisieproductie).
Iii. Kernparameters en selectietips voor Atlas Copco Air Compressor Drukmeters Meting Bereik
Het is noodzakelijk om de werkelijke werkdruk van de luchtcompressor te dekken (meestal 0 ~ 1,6MPa, 0 ~ 2,5MPa), en bij het selecteren van het bereik, volg het principe dat "de werkdruk tussen 1/3 en 2/3 van het bereik moet zijn" (bijvoorbeeld als de werkdruk 0,7MPA is, een bereik van 0 ~ 1,6 mpa kan worden geselecteerd), om de degradatie van het bereik van het bereik van het bereik te vermijden. nauwkeurigheidsniveau
Voor gewone arbeidsomstandigheden is een graad van 1,6 voldoende; Voor meet- of precieze controle is een graad van 0,4 of 0,25 (met nog kleinere fouten) vereist. Interface -specificatie
Draadinterfaces zijn meestal M14 × 1.5, G1/4, NPT1/4, enz., En moeten overeenkomen met de interface van de luchtcompressorpijpleiding. Installatie kan worden gedaan door middel van adapterconversie.
Milieuaanpassingsvermogen
Temperatuur: -40 ~ 70 ℃ (standaardtype), voor omgevingen op hoge temperatuur, selecteer resistente modellen met hoge temperatuur (zoals met siliconen gevulde schokbestendige meters).
Mediacompatibiliteit: wanneer de gecomprimeerde lucht oliemist bevat, zorg er dan voor dat de interne componenten van de meter oliebestendig zijn; Kies voor luchtcompressoren zonder olie roestvrij stalen materiaal (voor corrosieweerstand).
Installatie en gebruik specificaties voor Atlas Copco Air Compressor Drukmeters Installatielocatie
Het moet worden geïnstalleerd in een gemakkelijk waarneembare en trillingsvrije positie (zoals de bovenkant van de luchtopslagtank, de uitlaatpijpleiding van de luchtcompressor), waardoor direct zonlicht of dicht bij warmtebronnen worden vermeden (om te voorkomen dat de temperatuur de nauwkeurigheid beïnvloedt).
Horizontale of verticale installatie (volgens de richting aangegeven op de wijzerplaat), met een hellingshoek van maximaal 30 °, anders zal dit leesfouten veroorzaken.
Installatie -eisen
Installeer een bufferbuis (zoals een spoelpijp of een stopklep): om de impact van drukpulsatie op de mannerkern te verminderen en de levensduur te verlengen.
Uitlaatgas vóór het eerste gebruik: werk bij het openen van de klep langzaam om het condensaatwater of de onzuiverheden in de pijpleiding te ontladen om schade aan de interne componenten te voorkomen.
Regelmatige kalibratie
Volgens de meetvereisten kalibreer ten minste eenmaal per jaar (door vergelijking met een standaard manometer), als de afwijking overdreven is, moet deze worden gerepareerd of vervangen om nauwkeurige metingen te garanderen (vooral voor drukmeters in opslagtanks met betrekking tot veiligheid).
