Hoofdcomponenten en werkingsprincipe

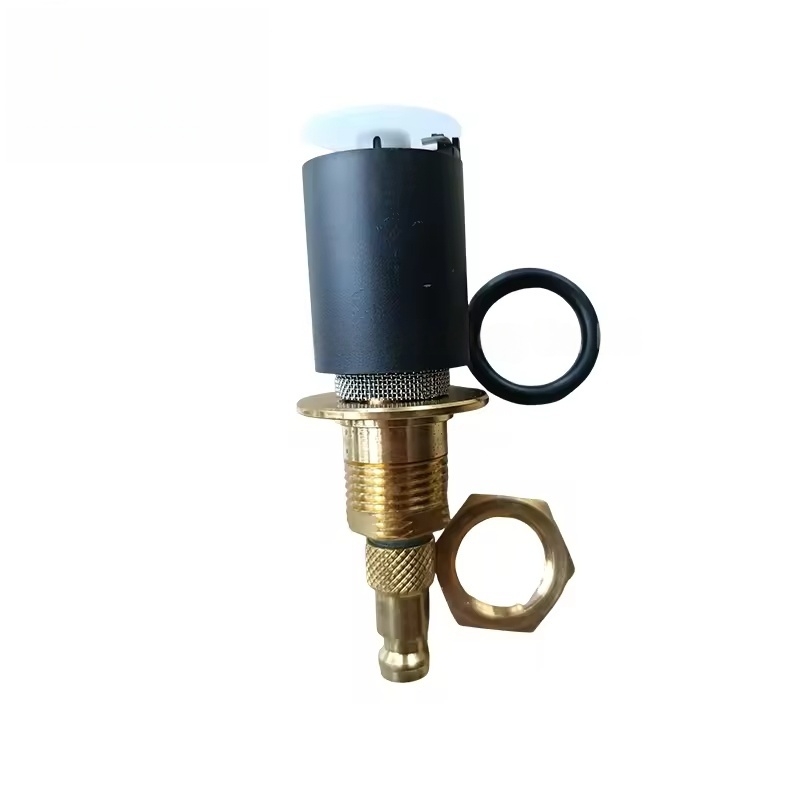

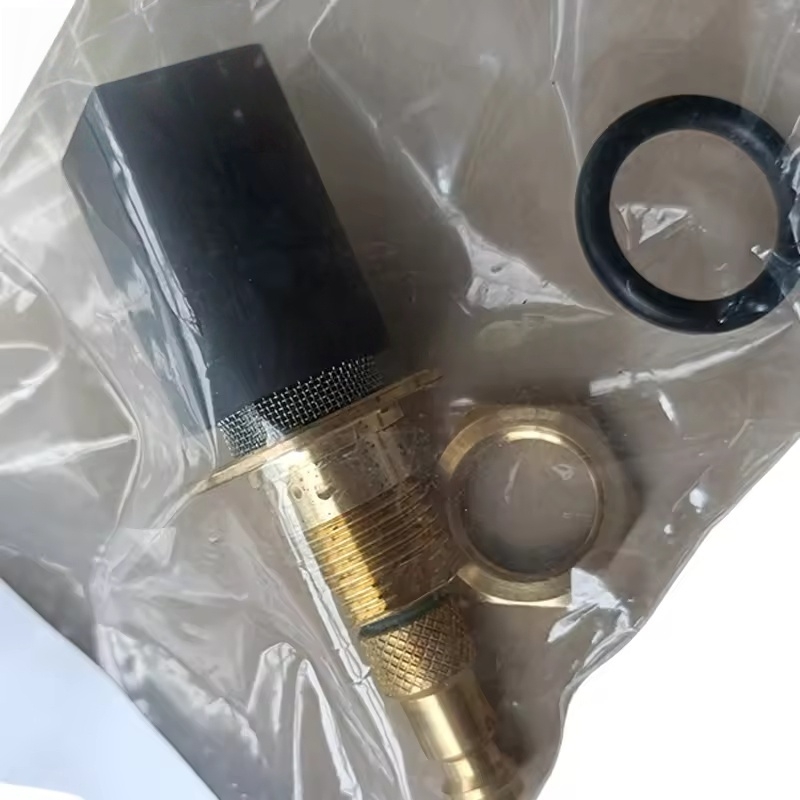

Kerncomponenten: omvatten meestal kleplichaam, klepkern (of diafragma), elektromagnetische klep (elektrisch type), floatbal (mechanisch type), afvoeruitlaat, filterscherm en afdichtingsonderdelen, etc.
Werkprincipe:
Mechanisch type (vlotterbaltype): Wanneer het opgebouwde condensaatwater een bepaald vloeistofniveau bereikt, stijgt de vlotter op en drijft de klepkern op, waardoor het water weg kan lopen. Nadat het water is afgevoerd, valt de vlotter en sluit de klep, het bereiken van automatische drainage.
Elektrisch type (elektromagnetische klep): het systeem wordt geactiveerd door het besturingssysteem om de elektromagnetische klep met regelmatige tussenpozen te activeren, het afvoeruitvoer te openen om water af te voeren en de klep te sluiten na de ingestelde tijd, automatische afvoer te bereiken door de tijdsregeling.
Gecombineerd type: sommige modellen combineren mechanische en elektrische principes om de betrouwbaarheid van de afvoer te verbeteren.
Belangrijke functies en toepassingslocaties
Automatische drainage: geen behoefte aan handmatige werking, die het condensaatwater (met olie, water en gemengde onzuiverheden) onmiddellijk uit de gecomprimeerde lucht ontlaadt, waardoor de kwaliteit van de perslucht wordt gewaarborgd.
Anti-lekkageontwerp: tijdens drainage wordt alleen vloeistof ontladen, waardoor het verlies van perslucht wordt geminimaliseerd en het energieverbruik wordt verminderd.
Toepassingslocaties:
Onderkant van de opslagtank van de luchtcompressor
Uitlaatklep van de primaire/secundaire olie-waterafscheider
Afvoeruitgang van de droger van de gekoeld of adsorptietype
Onderkant van het filter (zoals precisiefilter, geactiveerd koolstoffilter)
Technische kenmerken
Hoge betrouwbaarheid: verdraagt de druk (meestal 0 ~ 16 bar) en temperatuur (omgevingstemperatuur ~ 60 ℃) van het gecomprimeerde luchtsysteem, aanpassing aan vochtige en olieachtige werkomstandigheden.
Vereisten onderhoudsarme: het ingebouwde filterscherm voorkomt dat onzuiverheden de klepkern blokkeren en sommige modellen hebben zelfreinigende functies.
Veelzijdige compatibiliteit: beschikbaar in verschillende interfacegroottes (zoals 1/4 "en 3/8" threads) en installatiemethoden (verticaal, horizontaal), geschikt voor verschillende modellen (zoals GA, GX, G -serie, enz.).
Milieuontwerp: vermindert de arbeidsintensiteit van handmatige drainage en voorkomt milieuvervuiling veroorzaakt door de willekeurige afvoer van condensaatwater.
Veel voorkomende fouten en vervangingsonderhoud
Foutmanifestaties:
Slechte drainage of volledige blokkade (condensaatwater kan niet worden ontladen, vloeistofniveau stijgt).
Lekkage als gevolg van een slechte klepsluiting (systeemdruk daalt, energieverbruik neemt toe).
Elektromagnetische klep werkt niet (elektrisch type) of vlotterbal zit vast (mechanisch type).
Algemene oorzaken:
Onzuiverheden die de klepkern of het filterscherm blokkeren (zoals olievlekken, metalen afval).
Afdichtende onderdelen veroudering of slijtage (veroorzaakt lekkage).
Elektromagnetische klepspiraal opgebrand of lijnfalen (elektrisch type).
Drijfbal breuk of vastzitten (mechanisch type).
