Atlas Copco Air Compressors 'koppelingscomponenten, I. Gemeenschappelijke typen en kenmerken
Elastische koppeling

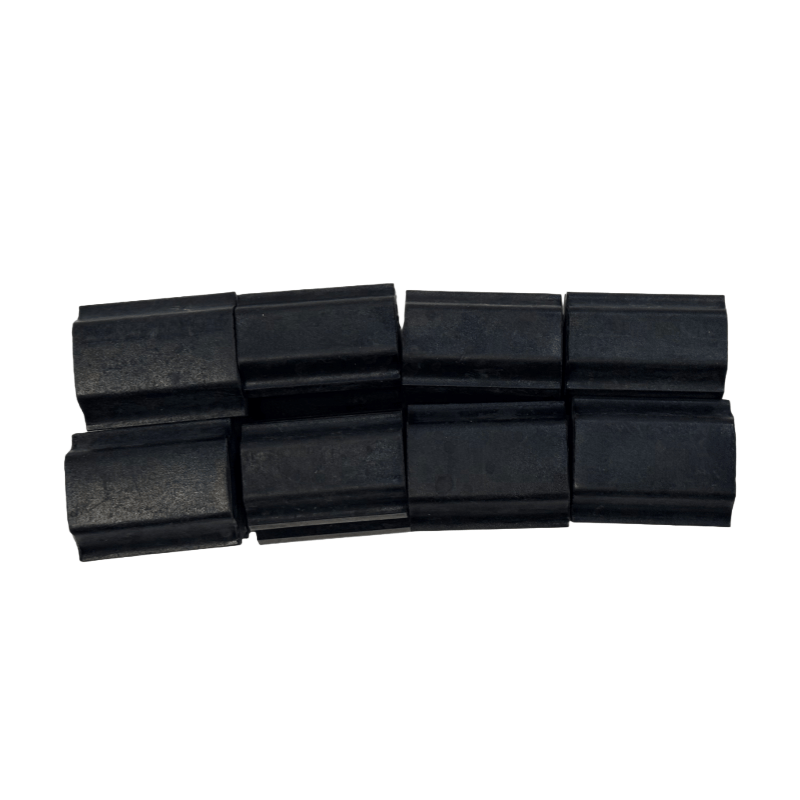

Structuur: samengesteld uit twee halve koppelingen (respectievelijk verbonden met de motoras en de hoofdmachine -as) en een elastisch element (zoals een rubberen kussen of een polyurethaanblok) in het midden.
Kenmerken: het heeft bepaalde bufferings- en schokabsorptiemogelijkheden, kan een lichte axiale, radiale en hoekafwijkingen compenseren en is geschikt voor kleine en middelgrote olie-geïnjecteerde schroefcompressoren (zoals de GA 11-75 kW-serie).
Voordelen: eenvoudige installatie en onderhoud, lage kosten en kunnen de impact van trillingen op de motor en de hoofdmachine verminderen.
Diafragma koppeling
Structuur: koppel wordt overgedragen door een metalen diafragma (meestal roestvrij staal), zonder het probleem van slijtage van elastische elementen.
Kenmerken: Hoge precisie, hoge stijfheid, met een kleiner toegestane afwijkingsbereik, maar hoge transmissie-efficiëntie (bijna 100%), bestand tegen hoge temperaturen en olieverontreiniging, geschikt voor grote of hogedrukmodellen (zoals GA 90kW en boven serie, ZR lage drukreeks).
Voordelen: lange levensduur, geen frequente vervanging van slijtagedelen, geschikt voor continue scenario's met hoge laden.
Hydraulische koppeling
Structuur: stroom wordt overgebracht door een vloeistof (meestal olie), inclusief pompwiel, turbine en geleidewiel, enz.
Functies: het kan flexibel opstarten bereiken, de startstroom van de motor verminderen, automatisch beschermen in het geval van overbelasting, geschikt voor sommige speciale modellen die frequente startstop- of laadschommelingen vereisen.
Voordelen: beschermt de motor en de hoofdmachine tegen schokbelastingen, verlengt de levensduur van de apparatuur.
II. Kernfuncties
Stroomtransmissie: stabiliseert de transmissie van het rotatievermogen van de motor naar de hoofdmachine, waardoor de normale werking van de hoofdmachine -rotor wordt gewaarborgd.
Afwijkingscompensatie: vermindert de lichte axiale, radiale en hoekuitlijningsfouten tijdens de installatie, vermindert extra spanning veroorzaakt door verkeerde uitlijning.
Buffering en schokabsorptie: absorbeert de trillingen en schok tijdens de werking, vermindert ruis en beschermt belangrijke componenten zoals de motor en de belangrijkste machinlagers.
Bescherming van overbelasting: sommige soorten (zoals hydraulische koppelingen, koppelingen met afschuifpennen) zullen loskoppelen of uitglijden in geval van overbelasting, waardoor de motor of de hoofdmachine wordt beschadigd door overbelasting.
Iii. Onderhoud en foutdiagnose
Dagelijkse inspectie
Let regelmatig op of de koppeling abnormale trillingen, lawaai of olielekkage heeft (voor hydraulische koppelingen).
Controleer of de elastische elementen (zoals rubberen kussens) verouderen, gebarsten of versleten zijn, en of de metalen componenten scheuren of vervormingen hebben.
Zorg ervoor dat de koppelbeschermingsdekking intact is om te voorkomen dat roterende onderdelen worden blootgesteld en veiligheidsongevallen veroorzaken.
Afstemming kalibratie
Na installatie of vervanging van de koppelingscomponenten moet een precieze uitlijnkalibratie (voorgesteld om een laseruitlijningsinstrument te gebruiken) worden uitgevoerd; Anders zal het leiden tot voortijdige slijtage van de koppeling, verwarming van de lagers of abnormale ruis van de hoofdmachine.
Na een periode van tijd (zoals elke 6 maanden) na te gaan, controleer je de afstemming opnieuw om afwijkingen te voorkomen die worden veroorzaakt door nederzetting of losse bouten.
Veel voorkomende fouten en behandeling
Abnormale trillingen / lawaai: meestal vanwege overmatige axiale, radiale of hoekige verkeerde uitlijning van de uitlijning of schade aan de elastische elementen, vereisen herkalibratie of vervanging van de elementen.
Storing van de stroomoverdracht: kan te wijten zijn aan diafragmfractuur, elastische blokdetachement of afschuifpenbreuk, vereist het stoppen van de machine voor inspectie en vervanging van overeenkomstige componenten en onderzoeken ook de oorzaak van overbelasting.
Hoge temperatuur: meestal vanwege een slechte uitlijning of onvoldoende smering (voor hydraulische koppelingen), vereisen uitlijnkalibratie of aanvulling / vervanging van werkvloeistof.
Koppelingscomponentselectie
De specificaties van de koppelingscomponenten (zoals gatdiameter, koppelkwaliteit) moeten overeenkomen met de asdiameter en het vermogen van de motor en de hoofdmachine. Het wordt aanbevolen om originele Atlas Copco -accessoires te gebruiken om dimensionale nauwkeurigheid en materiële betrouwbaarheid te garanderen, waardoor apparatuurschade wordt veroorzaakt door inferieure accessoires.
