1320604630 Atlas Copco

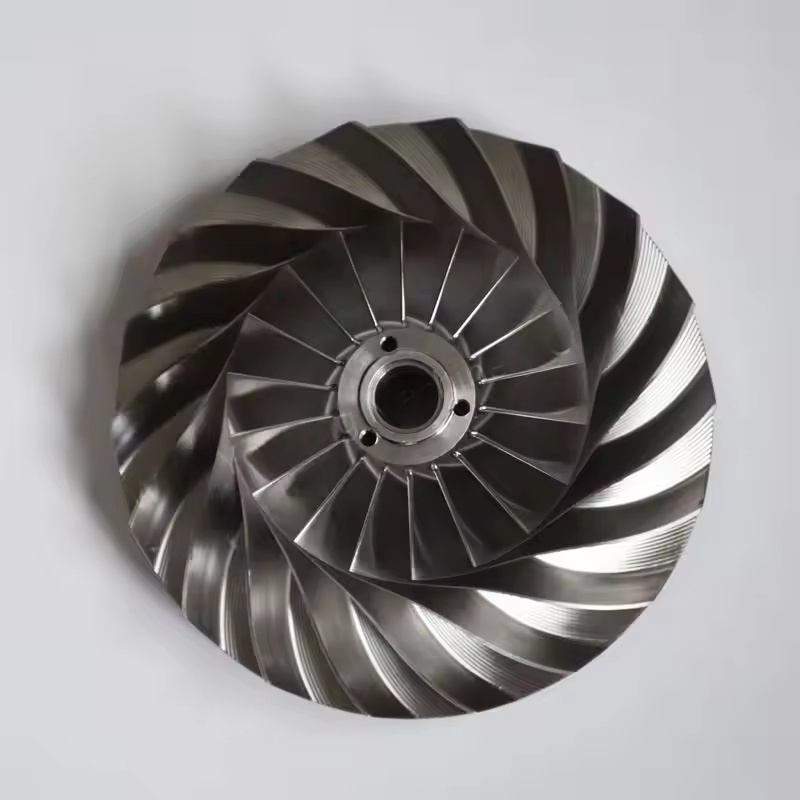

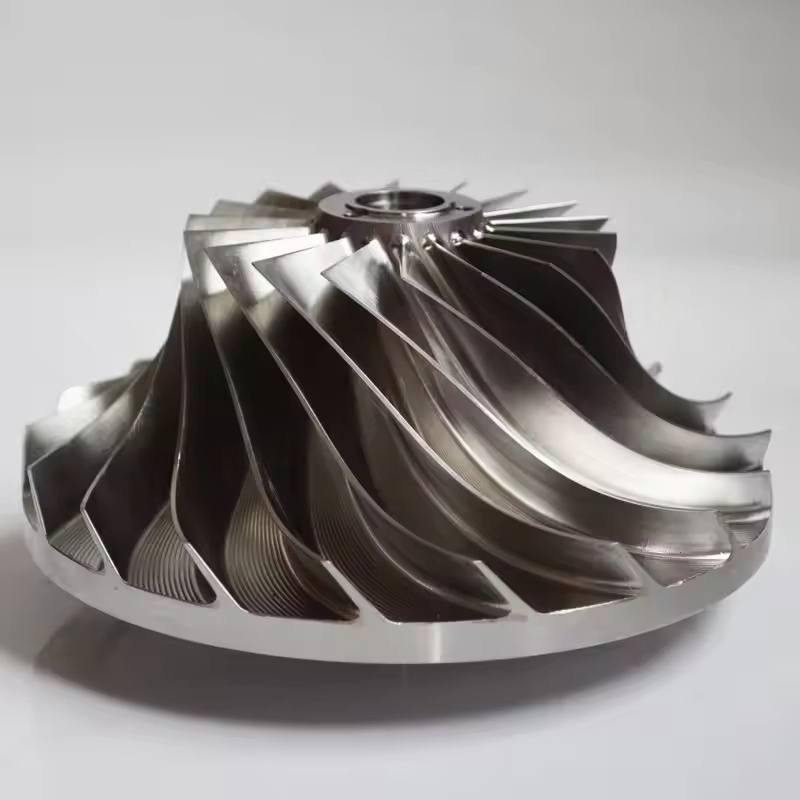

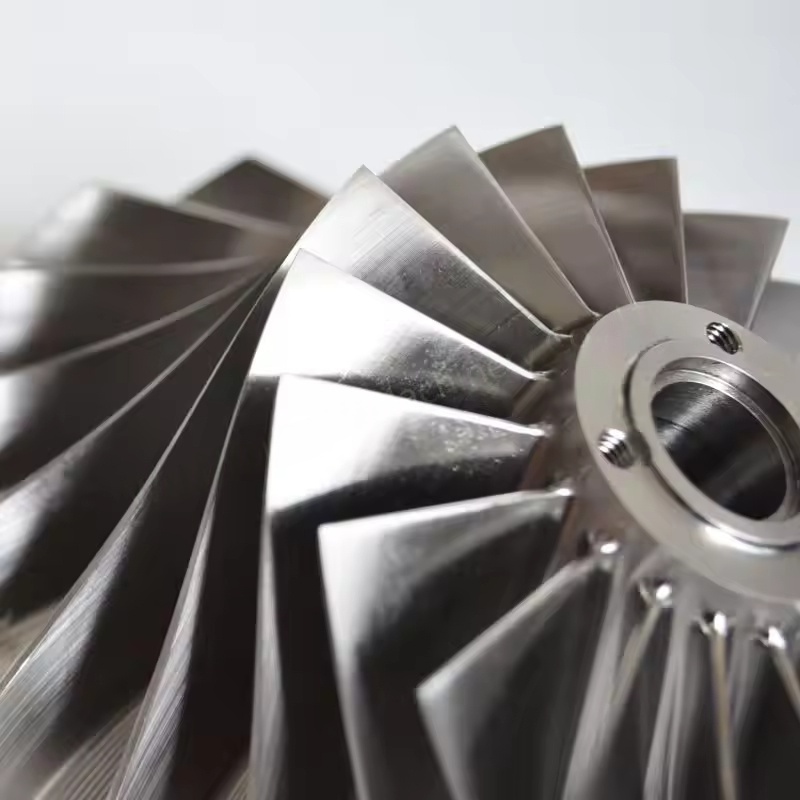

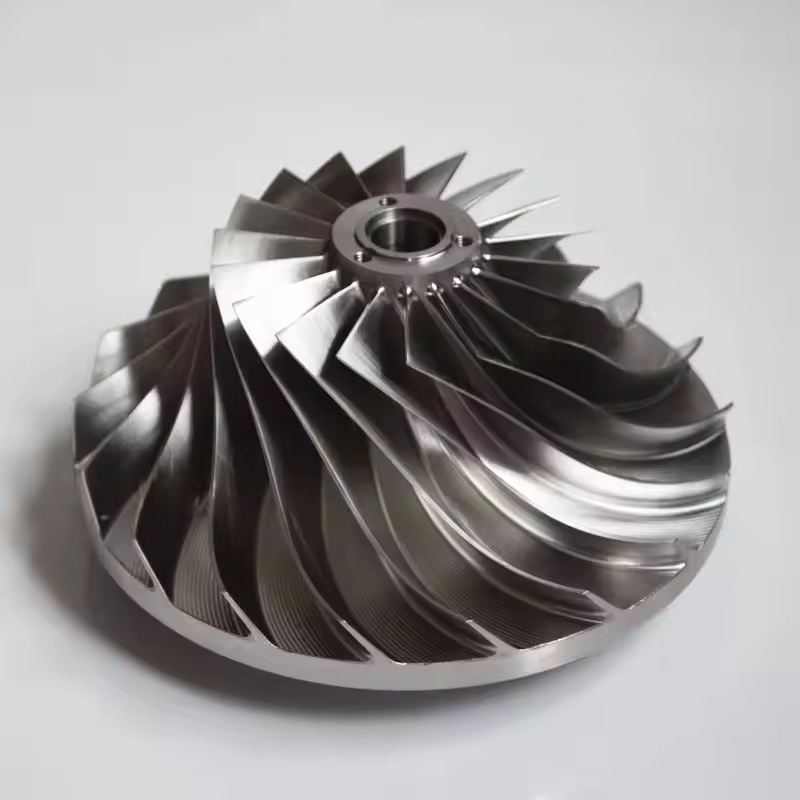

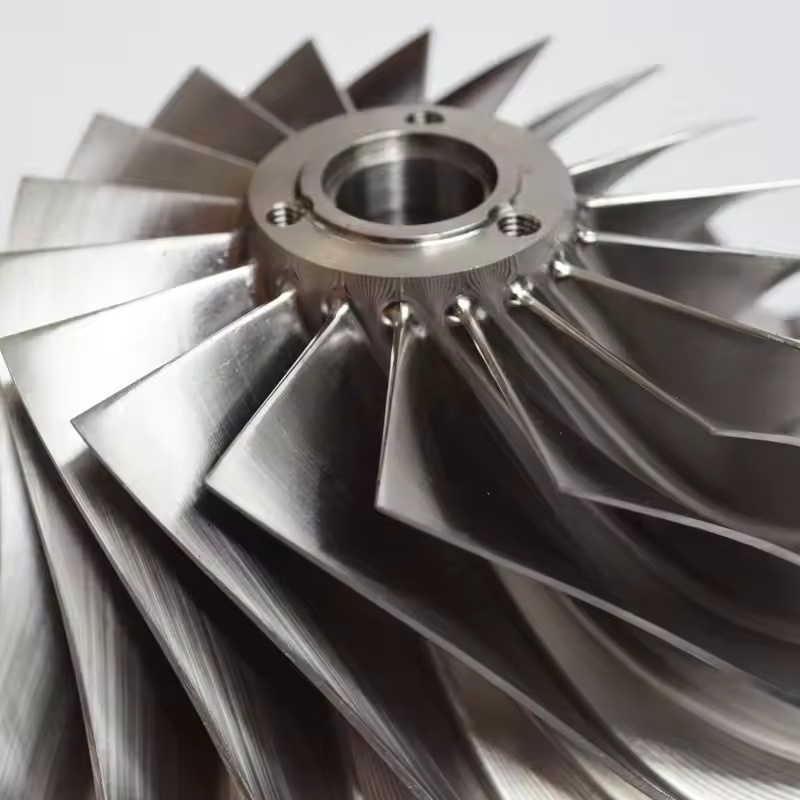

De waaier van het wormwieltype in centrifugaalluchtcompressoren van Atlas Copco. 1. Kernfunctie

De waaier roteert met hoge snelheid (doorgaans duizenden tot tienduizenden omwentelingen per minuut), waarbij gebruik wordt gemaakt van middelpuntvliedende kracht om de lucht die de waaier binnenkomt te versnellen en te comprimeren, waarbij mechanische energie wordt omgezet in de kinetische energie en drukenergie van het gas, wat de belangrijkste schakel is voor het bereiken van luchtcompressie. In de meertrapscompressiestructuur van centrifugale luchtcompressoren moet de waaier worden gecombineerd met diffusers, bochten en andere componenten om de gasdruk geleidelijk tot de doelwaarde te verhogen.

2. Waaiereigenschappen van hoog aluminium

Materiaalvoordelen: Gemaakt van hoogwaardig aluminium (zoals aluminium van ruimtevaartkwaliteit), heeft het de kenmerken van een lage dichtheid en een laag gewicht, wat de traagheidskracht en asbelasting tijdens de rotatie van de waaier aanzienlijk kan verminderen, energieverlies kan verminderen en geschikt is voor werkomstandigheden met gemiddelde en lage druk en gemiddelde snelheid.

Verwerkingsprestaties: aluminium kan eenvoudig in vorm worden verwerkt en kan complexe bladoppervlakontwerpen realiseren (zoals achterwaarts gebogen bladen), het luchtstroomkanaal optimaliseren, stromingsverlies verminderen en de compressie-efficiëntie verbeteren.

Toepassingsscenario's: Vaak gebruikt in centrifugale luchtcompressoren met middelhoog en laag vermogen, of in scenario's waarin hogere eisen worden gesteld aan het lichtgewicht van apparatuur en beheersing van het energieverbruik.

3. Kenmerken van metalen waaier

Materiaalkeuze: gebruik meestal gelegeerd staal met hoge sterkte (zoals chroom-molybdeenstaal, legeringen op nikkelbasis) of titaniumlegeringen, met uitstekende weerstand tegen hoge temperaturen en hoge druk, mechanische sterkte en vermoeidheidsweerstand veel hoger dan aluminium, in staat om hogere rotatiespanning te weerstaan.

Aanpasbaarheid aan de werkomstandigheden: geschikt voor grote centrifugale luchtcompressoren met hoge rotatiesnelheid en hoge compressieverhouding, of industriële omgevingen met hogere mediumtemperaturen en sporen van onzuiverheden (zoals in de chemische en energie-industrie), die lange tijd bestand zijn tegen zware mechanische en thermische belastingen.

Stabiliteit: het metalen materiaal heeft een betere stijfheid en een sterker trillingsonderdrukkend vermogen tijdens rotatie op hoge snelheid, wat helpt het geluid van de eenheid te verminderen en de levensduur van gerelateerde componenten zoals lagers te verlengen.

4. Ontwerp- en productiekenmerken

Aërodynamische optimalisatie: De vorm van de waaierbladen (zoals voorwaartse helling, achterwaartse buiging, radiaal), inlaat- en uitlaathoeken, wieldiameter, enz. zijn allemaal geoptimaliseerd door middel van vloeistofdynamica (CFD)-simulatie om een ​​soepele luchtstroom te garanderen, wervel- en schokverliezen te verminderen en de isolatie-efficiëntie te verbeteren.

Precisieverwerking: gebruik vijfassige koppelingsverwerking, algemeen smeden, enz. om de maatnauwkeurigheid en dynamische balansprestaties van de waaier te garanderen, om trillingen te voorkomen die de normen overschrijden als gevolg van ongelijkmatige massaverdeling, en om een ​​veilige werking te garanderen.

Corrosiebehandeling: Sommige metalen waaieroppervlakken zullen verchromen, keramisch spuiten, enz. ondergaan om de corrosieweerstand en slijtvastheid te verbeteren, geschikt voor persluchtomgevingen met een hoger vochtgehalte of lichte corrosiviteit.
