De basis van het oliefilter voor Atlas Copco luchtcompressoren - 1. Structuur en functie

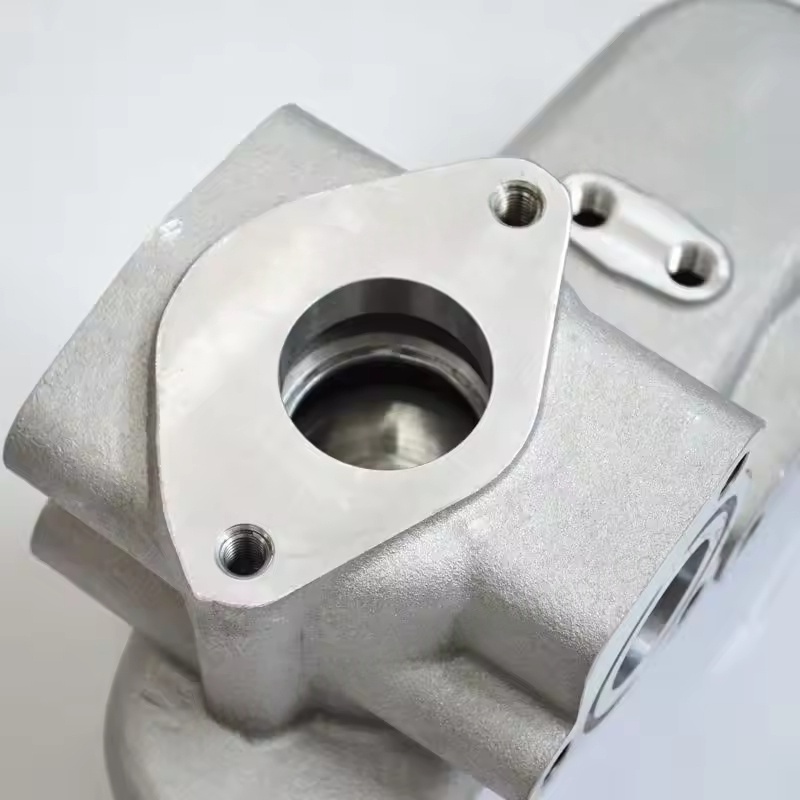

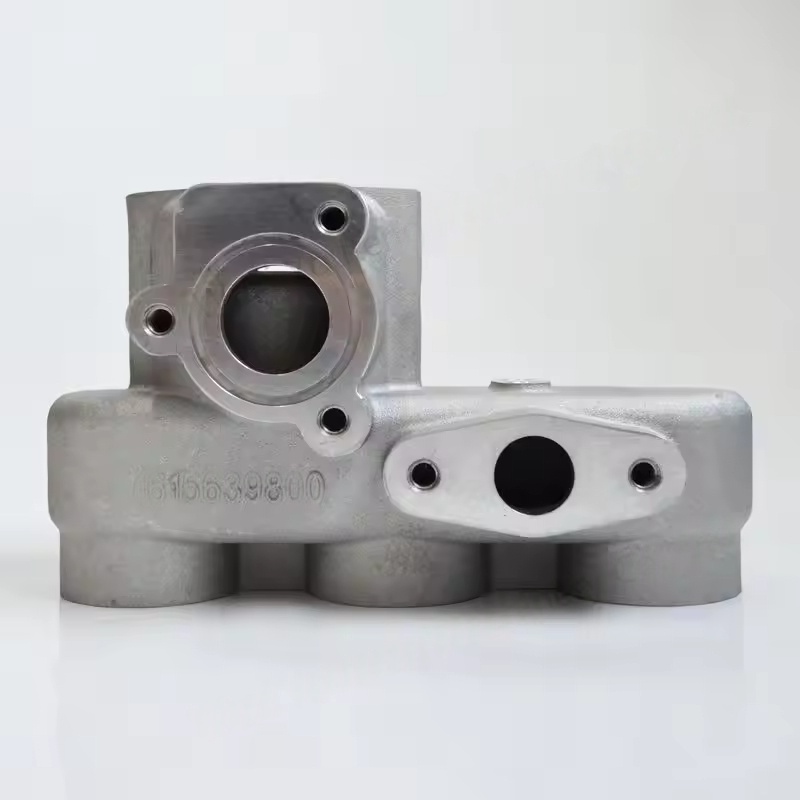

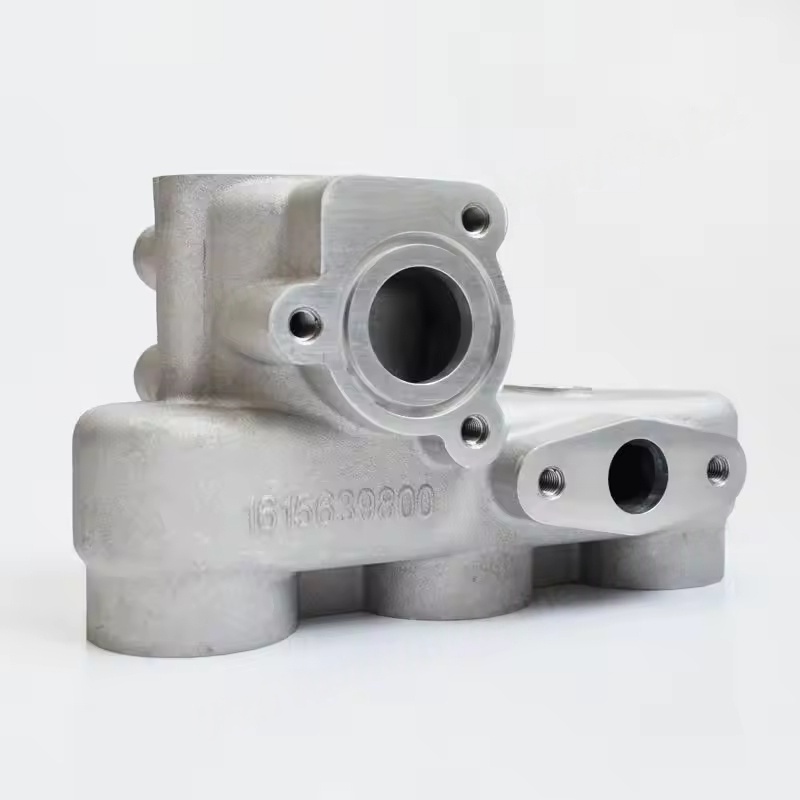

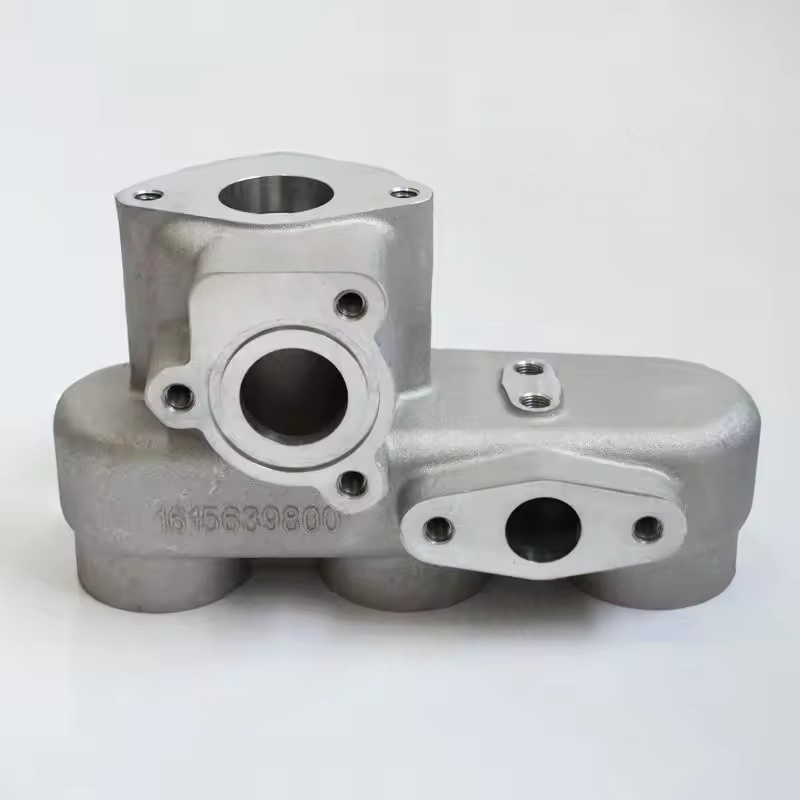

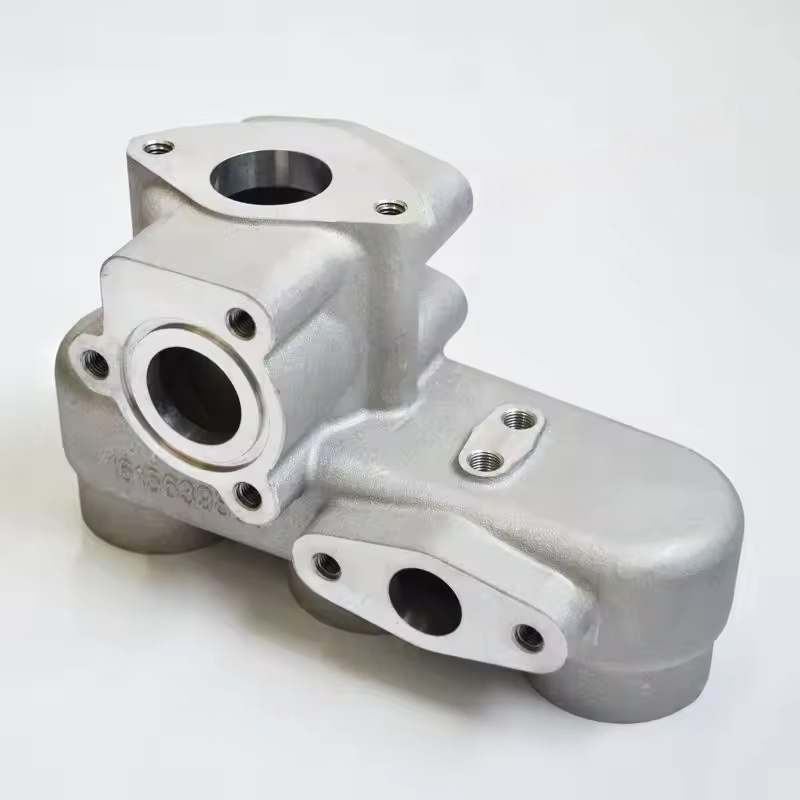

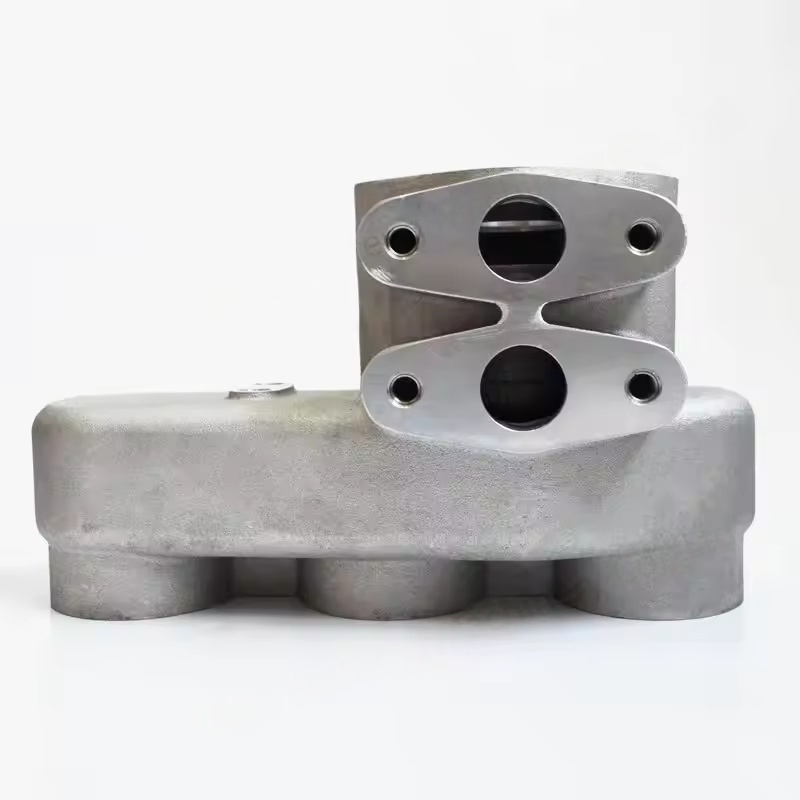

Kernstructuur: meestal een metalen giet (meestal aluminiumlegering of gietijzer), de integratie van de olie -inlaat, olie -uitlaat, installatie -interface en afdichtoppervlak. Sommige bases hebben ook een bypass -klep (wanneer het filterelement verstopt is, wordt de bypass -klep geopend om ervoor te zorgen dat de smeerolie rond het filterelement circuleert en blijft stromen, waardoor de hoofdeenheid wordt voorkomt dat wordt beschadigd door gebrek aan olie). Hoofdfunctie:
Fixeer het oliefilter en zorg ervoor dat het filterelement veilig is geïnstalleerd in de trillingsomgeving van de eenheid om losraking en olielekkage te voorkomen.
Leid de smeerolie om het filter uit de hoofdoliepassage van de machine (vóór de filtratie) te betreden en stuur de gefilterde schone olie vervolgens terug naar de hoofdlagers, rotoren, enz. Van de machine (na filtratie), waardoor een compleet smeercircuit wordt gevormd.
Voorkomt via het afdichtingsontwerp (met O-ring of afdichtspakking) voorkomt dat de smeerolie lekt tijdens het stroomproces, waardoor stabiele systeemdruk wordt gewaarborgd.
II. Aanpassing en kenmerken
Pas aan voor de oliecircuitlay -out en filterspecificaties (diameter, interface -draad) van verschillende reeks luchtcompressoren (zoals GA, ZR, ZT, enz.), Zorgen voor een nauwkeurige verbinding met het oliefilter en het hoofdoliecircuit.
Het materiaal heeft een bepaalde oliereerstand en mechanische sterkte, in staat om het langdurige weken van smeerolie en het koppel tijdens de installatie te weerstaan en aan te passen aan temperatuurveranderingen tijdens de werking van de machines (-10 tot 120 ℃).
Iii. Veel voorkomende problemen en onderhoud
Lekfout: slijtage van het afdichtoppervlak tussen de basis en het filter, veroudering van de O-ring of scheuren in de basis zelf, kan allemaal leiden tot olielekkage. Controleer de voorwaarde van de afdichtingsonderdelen en vervang de basis indien nodig.
Blokkering of slechte stroming: als de oliedrag in de basis verstopt is als gevolg van depositie van onzuiverheid of het gieten van defecten (zoals niet -gereinigde bramen), zal dit onvoldoende smeerolie -stroming veroorzaken. Demonteer en rein of vervang de basis.
Installatie -aandacht: Reinig het afdichtingsoppervlak van de basis bij het vervangen van het oliefilter, controleer op krassen of vervorming; Draai bij het installeren van het nieuwe filter het vast volgens het opgegeven koppel (meestal 20-30 N · m), waardoor overdrijft die de basisdraad of onderverdompeling beschadigt, wat leidt tot lekkage.
