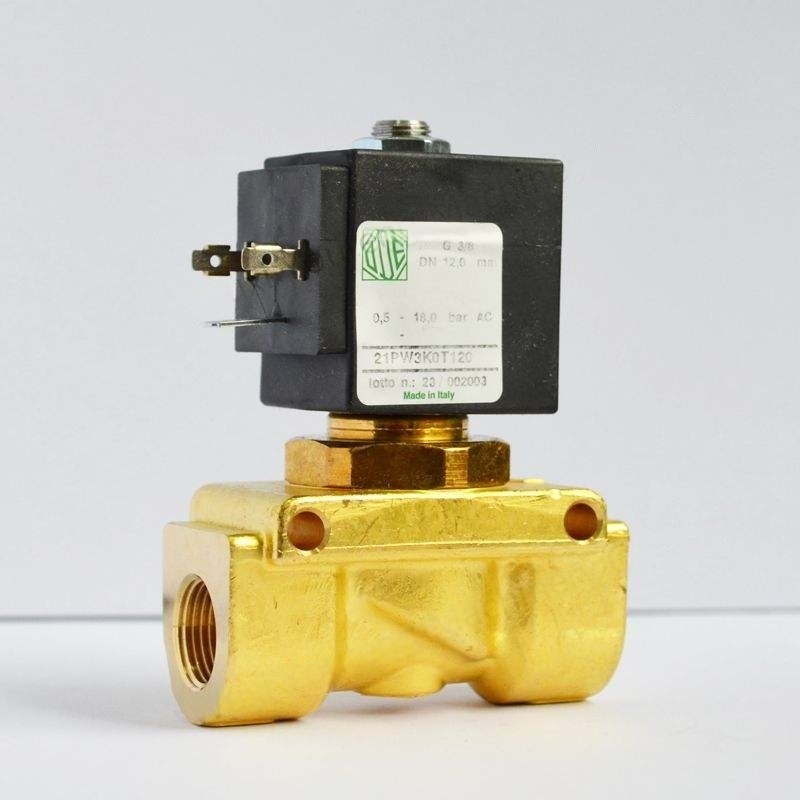

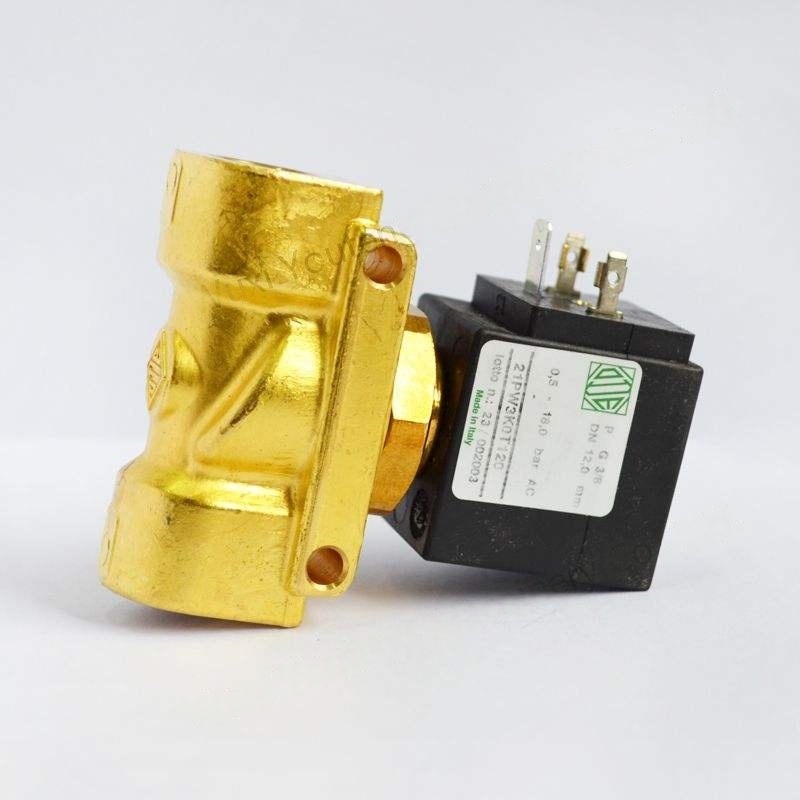

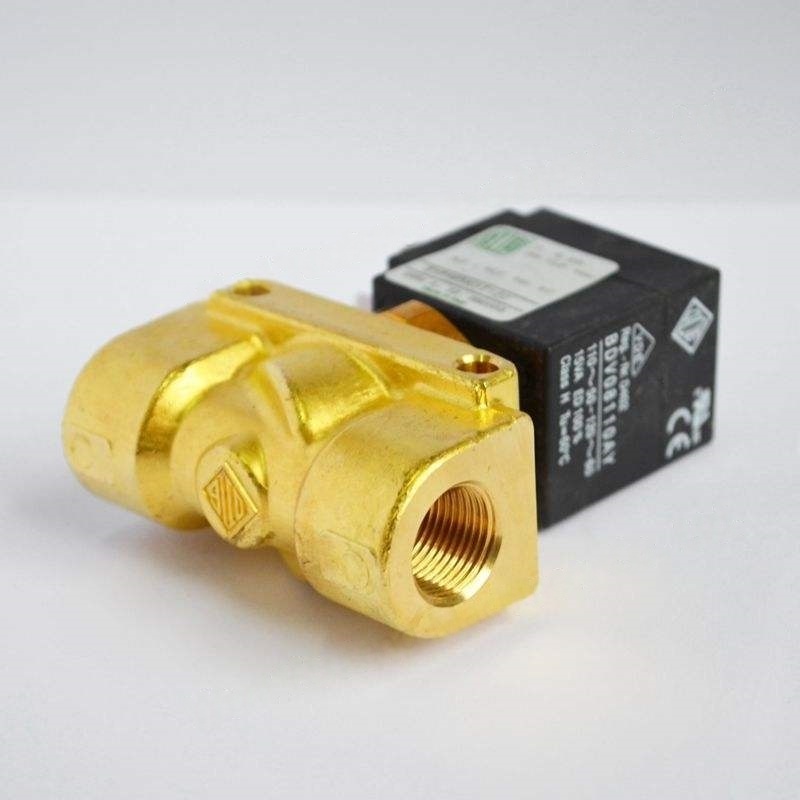

Atlas Copco Inverter Solenoid Valve GA37VSD Metal Model 1089058009 voor industriële compressoren

Hoofdfuncties en doeleinden

Dynamische drukregeling

De variabele frequentie-luchtcompressor past de motorsnelheid in realtime aan volgens de vraag aan het gas-consumerende uiteinde, terwijl de variabele frequentie-solenoïde klep synchroon reageert op de signalen van het besturingssysteem. Door het inlaatvolume te reguleren (zoals het regelen van de openingsgraad van de inlaatklep) en het retourolievolume, wordt de systeemdruk altijd binnen het ingestelde bereik gehandhaafd, waardoor drukschommelingen worden veroorzaakt door belastingvariaties.

Laden / lossen

Wanneer de gasvraag verandert, ontvangt de magneetklep instructies van de variabele frequentiecontroller en schakelt snel de klepstatus over:

Tijdens het laden wordt het inlaatkanaal geopend zodat lucht de compressiekamer kan binnenkomen;

Bij het lossen is het inlaat- of ontluchtingskanaal gesloten, waardoor onnodig stroomverbruik wordt verminderd.

Hulpcontrole voor afscheiding van oliegaas

In schroeftype variabele frequentie luchtcompressoren worden sommige solenoïde kleppen gebruikt om de retourolie van de oliekasafscheider te regelen om ervoor te zorgen dat de smeeroliecirculatie overeenkomt met het compressieproces, waardoor de efficiëntie van de afscheiding van het oliegas wordt verbeterd.

Veiligheidskoppeling

Gekoppeld met druksensoren, temperatuursensoren, enz. Wanneer abnormale omstandigheden zoals overdruk of overtemperatuur plaatsvinden in het systeem, kan de magneetklep snel reageren door de inlaat af te snijden of de ontlastklep te openen om de veiligheid van apparatuur te beschermen.

Structuur en kenmerken

Snelle respons: met behulp van hoogfrequente elektromagnetische aandrijving, is de klepverschakeltijd kort (meestal in het milliseconde bereik), in staat om te voldoen aan de snelle snelheidsreguleringseisen van het variabele frequentiesysteem.

BESTESTERD VOOR MEDIA: Het klep lichaamsmateriaal is meestal koper of roestvrij staal, en de afdichtingscomponenten gebruiken olieresistent en hoog-temperatuurbestendig rubber (zoals nitrilrubber, fluororubber), in staat zich aan te passen aan de werkomgeving van het oliemengsels in de luchtcompressor in de luchtcompressor.

Aanpassingsvermogen: spanningsspecificaties zijn meestal DC24V (compatibel met de variabele frequentieregelaar), de interfacegrootte is ontworpen volgens het luchtcompressormodel om een ​​verzegelde verbinding met het pijpleidingsysteem te garanderen.

Ontwerp met een laag stroomverbruik: sommige hanteren energiebesparende spoelen om het energieverbruik te verminderen tijdens langdurige power-on, consistent met het energiebesparende concept van het variabele frequentiesysteem.

Veel voorkomende fouten en onderhoud

Vastgelopen of defect

Redenen: olie en onzuiverheden in de perslucht hechten zich aan de klepkern of klepstoel, waardoor de klep niet normaal wordt geopend of gesloten; spoelveroudering of losse bedrading.

Behandeling: demonteer en reinig de klepkern en klepstoel, verwijder onzuiverheden; Controleer de weerstandswaarde van de spoel (normaal moet deze binnen het nominale bereik liggen), repareer de bedrading of vervang de spoel.

Lekkage

Redenen: afdichtingscomponenten verslijten of ouder, of de afdichtingsoppervlakken van de klepkern en de klepstoel zijn bekrast.

Behandeling: vervang de olieresistente afdichtingscomponenten, maal en repareer het afdichtingsoppervlak (vervang in ernstige gevallen de kleplichaam).

Reactie vertraging

Redenen: onstabiele voedingspanning of vermoeidheid van de interne veer in het kleplichaam.

Behandeling: controleer de voedingslijn om ervoor te zorgen dat de spanning aan de vereisten voldoet; Vervang de verouderde veer.
