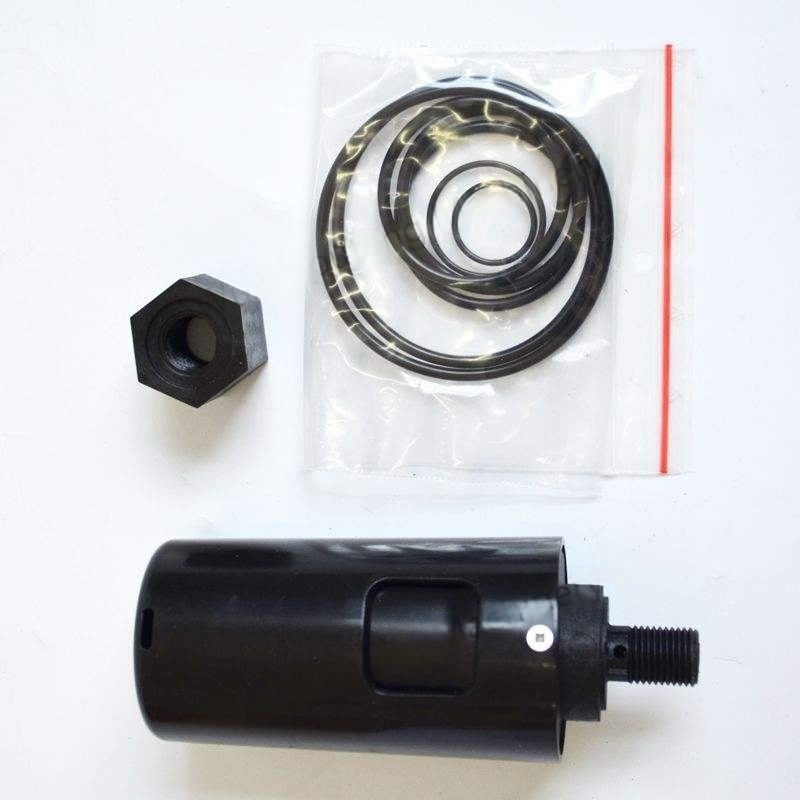

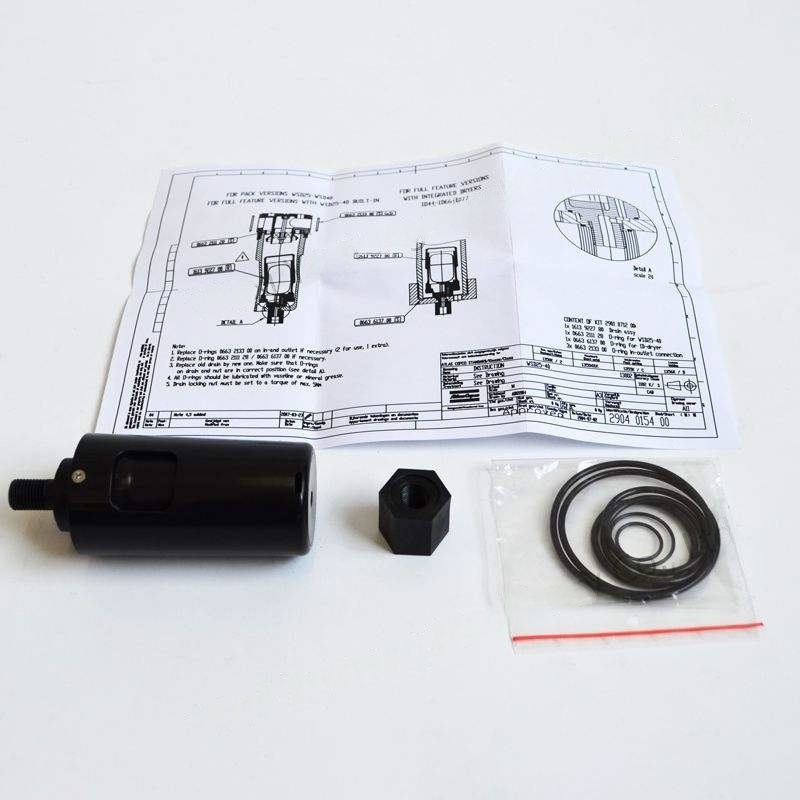

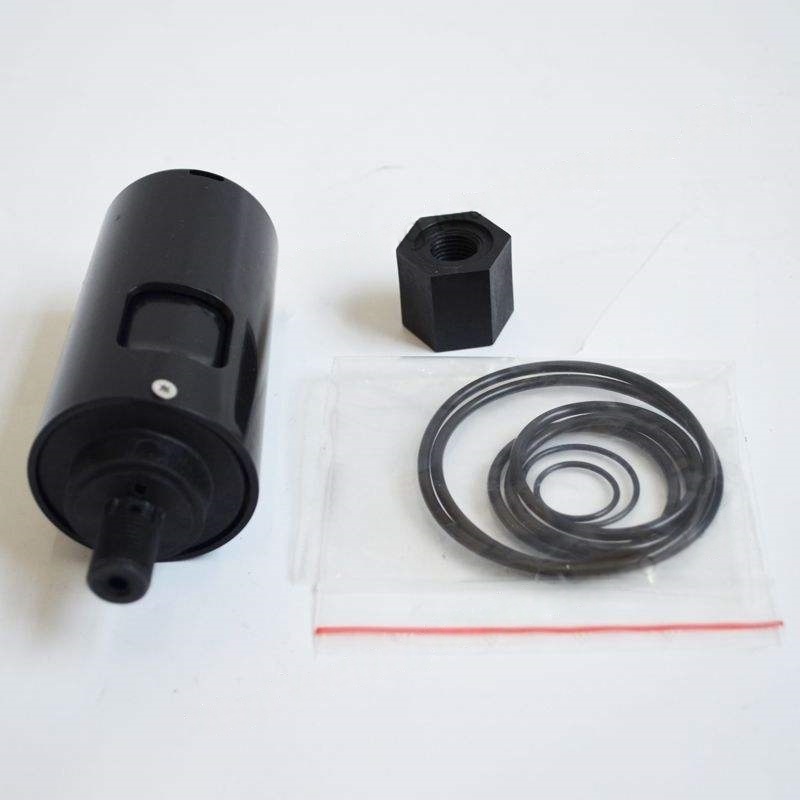

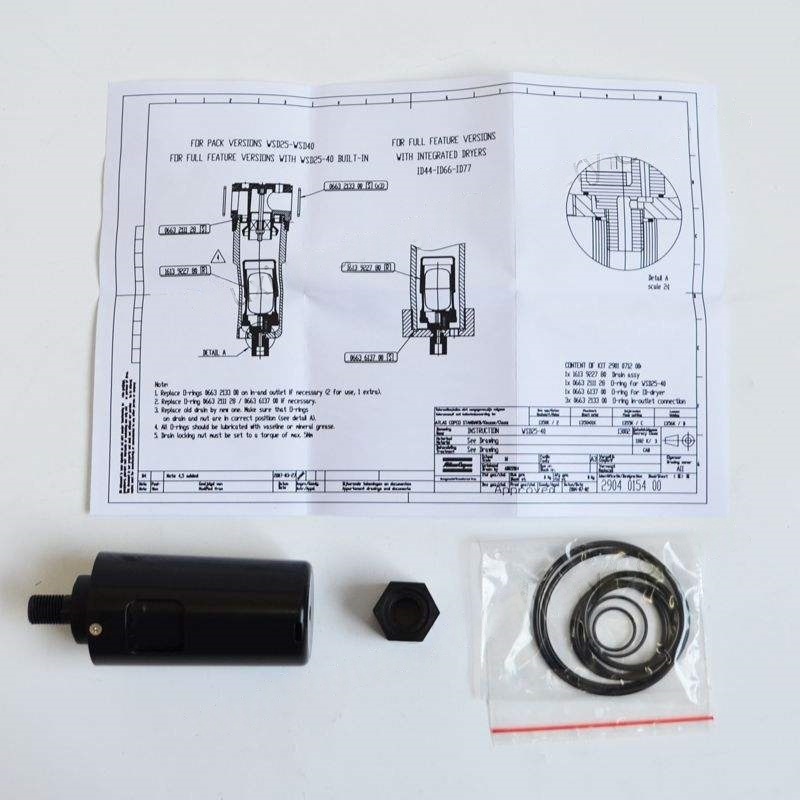

ATLAS COPCO EWD75 Elektronische afvoerklep Servicekit Compleet voor schroefluchtcompressor Industrieel deel Model 2901063520

De kerncomponenten zijn meestal opgenomen in de onderhoudskit

Elektromagnetische klepassemblage

Bestaande uit de elektromagnetische spoel, klepkern en afdichtspakking, het is het kernregelselement van de elektronische afvoerklep, verantwoordelijk voor het ontvangen van elektrische signalen en het regelen van de opening en het sluiten van het drainagekanaal. Als de spoel opbrandt of de klepkern vastloopt, zal dit ervoor zorgen dat de drainageklep niet goed werkt.

Afdichtingskit

Inclusief O-ringen, rubberen pakkingen, zuigerafdichtingen, enz., Het wordt gebruikt om de afdichtingsprestaties in de afvoerklep te garanderen, waardoor het lekken van perslucht of slechte drainage wordt voorkomen. Deze componenten zijn lange tijd in contact met waterdamp- en olievlekken en zijn vatbaar voor veroudering en falen.

Filter / filterscherm

Gebruikt om onzuiverheden, roest, enz. In de perslucht te filteren om te voorkomen dat ze de afvoerklep binnenkomen en de klepkern verstopt of versleten worden. Tijdens het onderhoud moet het filterscherm worden gereinigd of vervangen om ervoor te zorgen dat de waterpassage onbelemmerd is.

Afvoerklep kern / zuiger

Het belangrijkste onderdeel dat de opening en sluiting van de afvoeruitgang regelt. Als het wordt gedragen, vervormd of vastzitten, zal dit onvolledige drainage of continue lekkage veroorzaken en zijn regelmatige inspectie en vervanging vereist.

Lente- en reset elementen

Hulpelaste elastische componenten voor de klepkern om te resetten. Na langdurig gebruik kunnen ze verminderde elasticiteit of breuk ervaren, wat de gevoeligheid van de opening en sluiting van de klepkern beïnvloedt.

Verbindingsterminals / connectoren

Gebruikt om het bedieningscircuit aan te sluiten. Indien geoxideerd of los, veroorzaakt dit elektronische controlefout. De onderhoudskit bevat meestal reserve -terminals of verbindingsposten.

Toepasselijke scenario's en onderhoudspunten

Gemeenschappelijke foutreparatie: geschikt voor EWD75 drainagekleppen die problemen hebben zoals onvermogen om automatisch af te voeren, lekkage of abnormale drainagefrequentie. Door versleten componenten te vervangen, kan de functie worden hersteld, die economischer is dan het vervangen van de gehele afvoerklep.

Regelmatig onderhoud: het wordt aanbevolen om preventieve vervanging uit te voeren met behulp van de onderhoudskit in combinatie met de onderhoudscyclus van de luchtcompressor (zoals elke 3-6 maanden), met name de afdichtingscomponenten en filterschermen. Dit kan plotselinge storingen verminderen.

Installatie voorzorgsmaatregelen:

Voor het onderhoud moeten de voeding en luchtbron van de luchtcompressor worden afgesneden en moet de druk in de pijpleiding worden vrijgegeven om veiligheidsrisico's te voorkomen.

Bij het vervangen van de afdichtingscomponenten moet het installatieoppervlak worden gereinigd om residu van onzuiverheden te voorkomen die het afdichtingseffect beïnvloeden.

Let bij het monteren aandacht aan de installatievolgorde van de componenten om een ​​soepele beweging van de klepkern te garanderen zonder te plakken.

Test na onderhoud de afvoerfunctie en controleer op lekken of abnormale werking.
