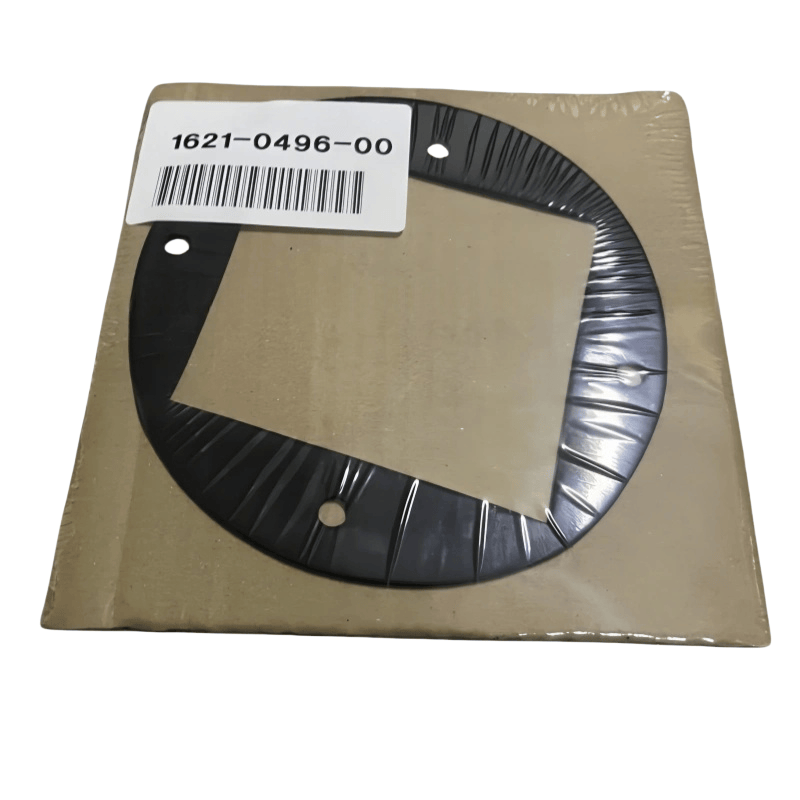

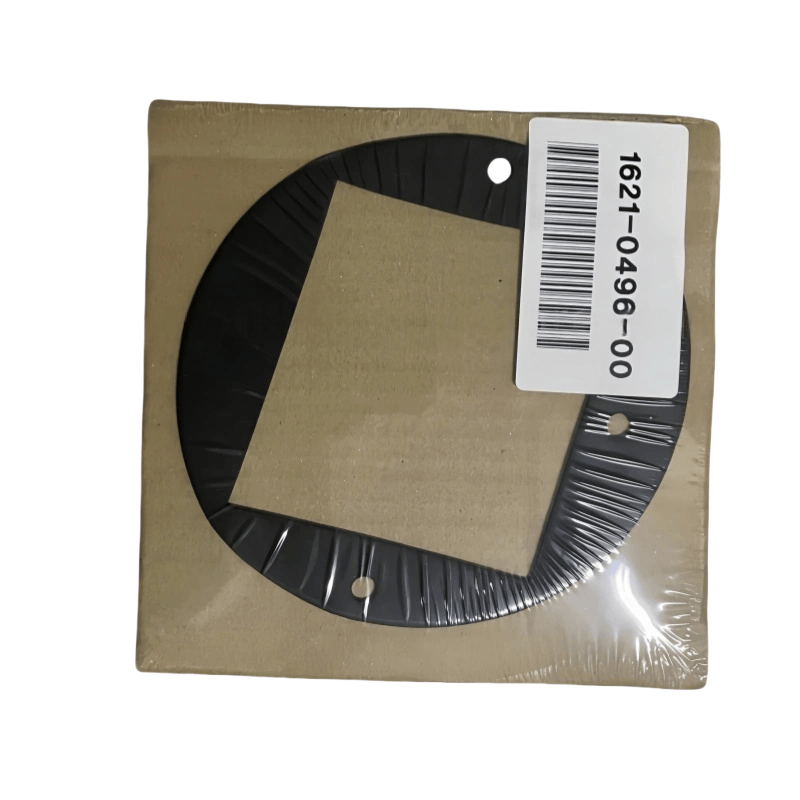

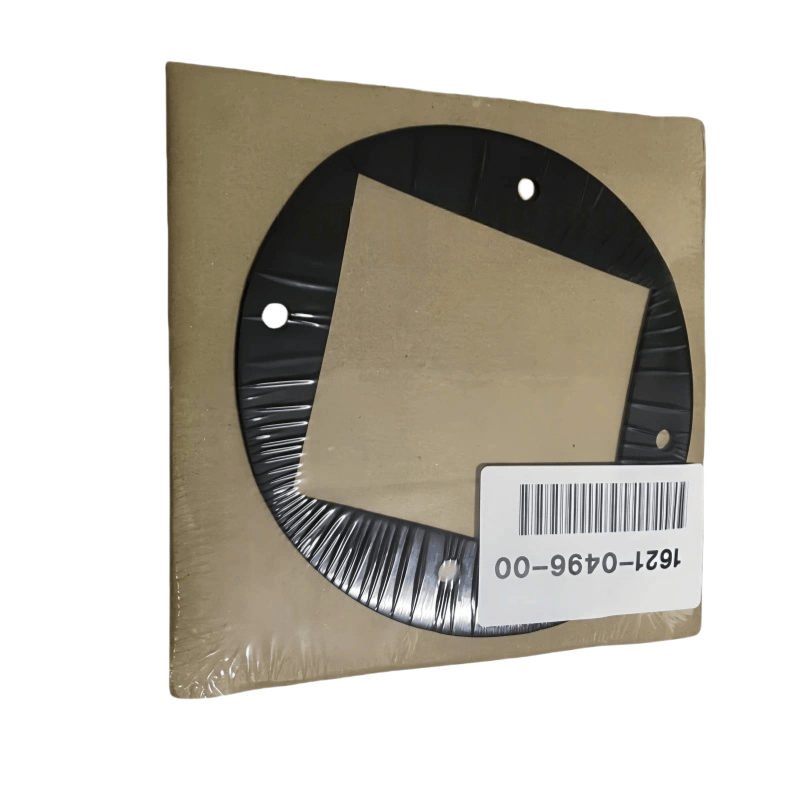

Atlas Copco 1621049600 Air Compressor Pakking Origineel

Atlas Copco 1621049600 Hoofdfuncties

Afdichting en lekpreventie: door zijn eigen vervorming (elastisch of plastic) vult het de microscopische oneffenheden van de twee paring -oppervlakken om te voorkomen dat de lekkage van perslucht, smeerolie van flenzen, einddeksels, pijpinterfaces, enz.

Buffering en bescherming: vermindert directe wrijving en trillingsschok tussen verbindingscomponenten (zoals metaal en metaal), het beschermen van de contactoppervlakken tegen krassen of pletten.

Compenserende hiaten: absorbeert de veranderingen in opening op de paringsoppervlakken veroorzaakt door productiefouten, montageafwijkingen of temperatuurvariaties, waarbij een stabiel afdichtingseffect wordt gehandhaafd.

Uniforme krachtverdeling: verdeelt de druk van bouten of bevestigingsmiddelen gelijkmatig over de paringsoppervlakken, waardoor overmatige lokale stress wordt vermeden die de vervorming van componenten veroorzaakt.

Veel voorkomende types en toepassingsscenario's

Op basis van materialen en structuren is het voornamelijk verdeeld in de volgende categorieën:

Rubberen pakkingen

Materiaal: nitrilrubber (bestand tegen olie), fluorrubber (bestand tegen hoge temperatuur, chemische corrosie), siliconenrubber (bestand tegen hoge en lage temperaturen), enz.

Kenmerken: goede elasticiteit, uitstekende afdichtingsprestaties, geschikt voor lage druk (≤1MPa), normale temperatuur- of gemiddelde temperatuurscenario's.

Toepassingen: oliekoeler-interfaces, waterpijpverbindingen, flensoppervlakken op lagere druk, de afdichtingen van de observatievuurvensters, enz.

Metalen pakkingen

Materiaal: koper, aluminium, koolstofarme staal, roestvrij staal, enz. Type:

Platte sluitringen: gebruikt voor de gewrichtsoppervlakken van metaalcomponenten om afdichtingsafdeling te verbeteren en druk te verdelen;

Wandelringen: heb ringvormige tanden op het oppervlak, het bereiken van afdichting door de vervorming van de tanden, geschikt voor middelgrote en hoge druk scenario's;

Golfrondigingen: hebben een zekere elasticiteit en kan gapveranderingen compenseren, geschikt voor trillingsgevoelige gebieden.

Toepassingen: hogedrukcilinderlichaamsflenzen, oliegasscheideruiteinden, hoofdasafdichtingsstoelen, enz., In hogedrukgebieden.

Samengestelde sluitringen

Structuur: metalen framework (zoals koper, roestvrij staal) bedekt met rubber, asbest of grafietafdichtingsmaterialen, waarbij de sterkte van het metaal en de afdichtingsprestaties van het niet-metaal worden afgewogen.

Kenmerken: hogedrukbestendig (tot 10 mPa of meer), resistent hoge temperatuur, geschikt voor complexe werkomstandigheden.

Toepassingen: hoofddeksel van schroefmachine, hoge drukklepflenzen, verbindingsonderdelen tussen oliekasafscheiders en cilinders.

Asbest / niet-asbest

Materiaal: asbest (traditioneel materiaal, geleidelijk vervangen door milieuproblemen) of niet-asbestvezels (zoals glasvezels, aramide vezels) gecombineerd met rubber.

Kenmerken: goede thermische weerstand (-50 ℃ ~ 200 ℃), lage kosten, geschikt voor afdichting van gemiddelde en lage druk.

Toepassingen: oude cilinderdeksels van de zuiger machine, uitlaatpijpflenzen, enz.

Belangrijkste parameters en selectie

Grootteparameters: binnendiameter, buitendiameter, de dikte moet strikt worden gekoppeld aan de boutgaten en flensafmetingen van het verbindingsgedeelte, te groot zullen installatieproblemen veroorzaken, te klein zal het afdichtingsoppervlak niet bedekken.

Werkdruk: lage druk (≤1MPa) kan rubber- of niet-asbest-sluitringen selecteren; Gemiddelde en hoge druk (1 ~ 10MPa) moeten metaal- of composietringen selecteren.

Werktemperatuur: normale temperatuur (-20 ℃ ~ 80 ℃) kan nitrilrubber-sluitringen selecteren; Hoge temperatuur (80 ℃ ~ 200 ℃) moet fluorubber-, metaal- of grafietcomposietwassingen selecteren.

Mediacompatibiliteit: gekoppeld aan de contactmedia (lucht, smeerolie, koelvloeistof, enz.), Zoals nitrilrubber voor olieresistente scenario's, fluororubber of roestvrij staal voor corrosiebestendige scenario's.

Installatie- en onderhoudspunten

Voorbereiding vóór installatie:

Reinig de olievlekken, roest, bramen op het gewrichtsoppervlak, zorg ervoor dat het oppervlak plat en schoon is;

Controleer of de sluitringen scheuren, beschadiging of veroudering hebben (zoals geharde rubberen sluitringen) en gebruik die niet -gekwalificeerd niet.

Correcte installatie:

De sluitringen moeten worden gecentreerd en geplaatst om te zorgen voor volledige dekking van het afdichtoppervlak, vermijd offset waardoor lokale lekkage wordt veroorzaakt;

Breng bij het aanscherpen van de bouten een uniforme kracht aan (in een diagonale volgorde), vermijd te strakkering die de sluitringen of onderverdompeling kan verpletteren die kan leiden tot een slechte afdichting;

Breng vóór het installeren van metalen sluitringen een kleine hoeveelheid afdichtmiddel (zoals siliconenafdichtmiddel) aan om het afdichtingseffect te verbeteren (niet noodzakelijk, afhankelijk van de werkomstandigheden).
