2901109500 Atlas Copco Oil geïnjecteerde schroefluchtcompressor Kit Therm MPV C40 Origineel

De kernfuncties van Atlas Copco MPV C40

Het vaststellen van de minimale systeemdruk

Nadat de compressor is gestart, blijft de MPV C40 gesloten totdat de druk in de oliekasafscheider de ingestelde minimale druk bereikt (meestal 4-5 balk), die vervolgens wordt geopend om ervoor te zorgen dat de smeerolie soepel kan circuleren (in het hoofdlager en rotor meshing-oppervlak door het drukverschil door het drukverschil door het meshingoppervlak wordt geduwd.

Thermische besturingsfunctie

Vergeleken met gewone minimale drukkleppen, integreert de MPV C40 van constante temperatuur een temperatuurdetectie-element, dat de opening van de klep of de openingstiming automatisch kan aanpassen volgens de temperatuur van de gecomprimeerde lucht, waardoor de efficiëntie van de afscheiding van het oliegaas wordt geoptimaliseerd:

Bij lage temperaturen (zoals koude start) vertraagt ​​het de opening om het systeem te helpen snel opwarmen en de generatie van condensaatwater te verminderen;

Bij hoge temperaturen (zoals werking van volledige lading) regelt het precies de druk om de overbelasting van de oliekasafscheider te voorkomen.

Bescherming van het oliekas scheidingssysteem

Het voorkomen van de omgekeerde stroom van gecomprimeerde lucht van de stroomafwaartse pijpleiding terug naar de oliekasafscheider wanneer de compressor wordt gelost of uitgeschakeld, om abnormale fluctuaties in het olieniveau of omgekeerde impact van het gemengde gas van olie en gas op het scheidingselement (zoals de oliescheider-kern) te voorkomen, en zijn servicelevens te verlengen.

Stabiele stroomafwaartse druk

Nadat het is geactiveerd, kan het stabiel de uitvoerdruk, het verminderen van drukschommelingen veroorzaakt door het laden/lossen van de compressor en het laden en het waarborgen van de stabiliteit van stroomafwaartse gasgebruikersapparatuur.

Atlas Copco MPV C40 -structuur en werkingsprincipe

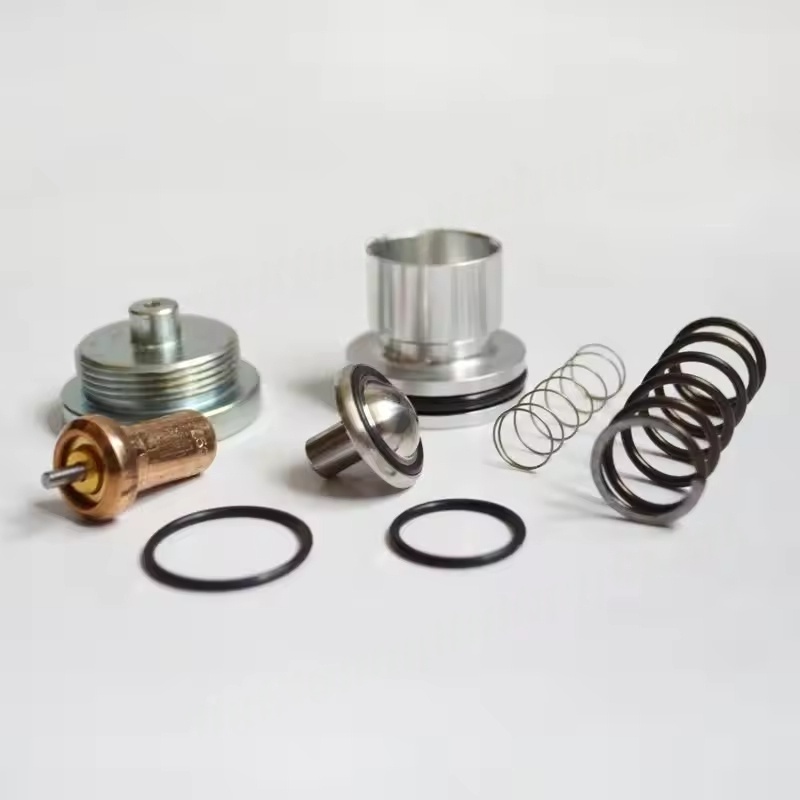

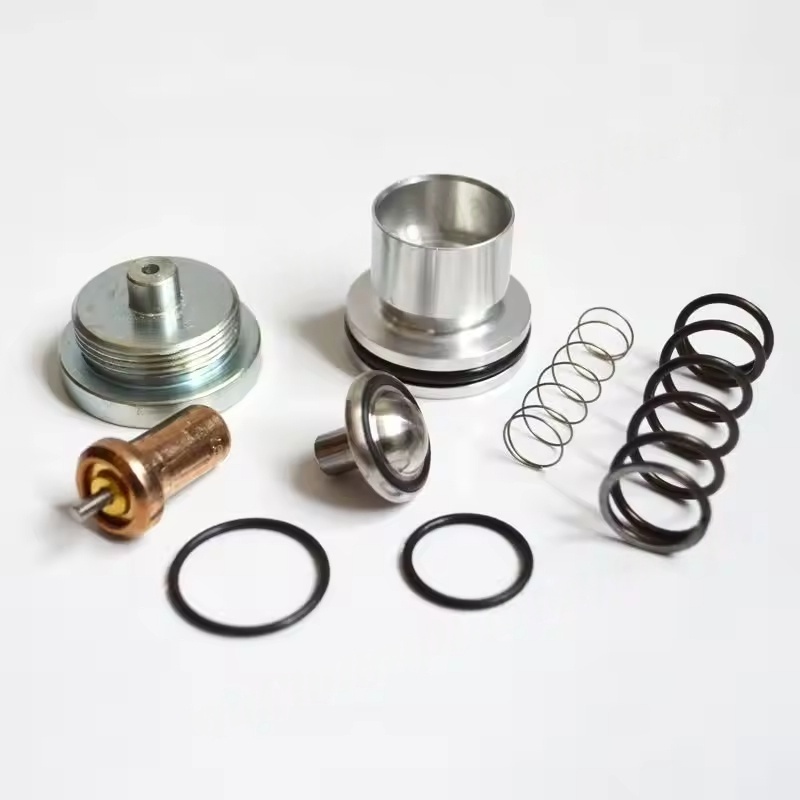

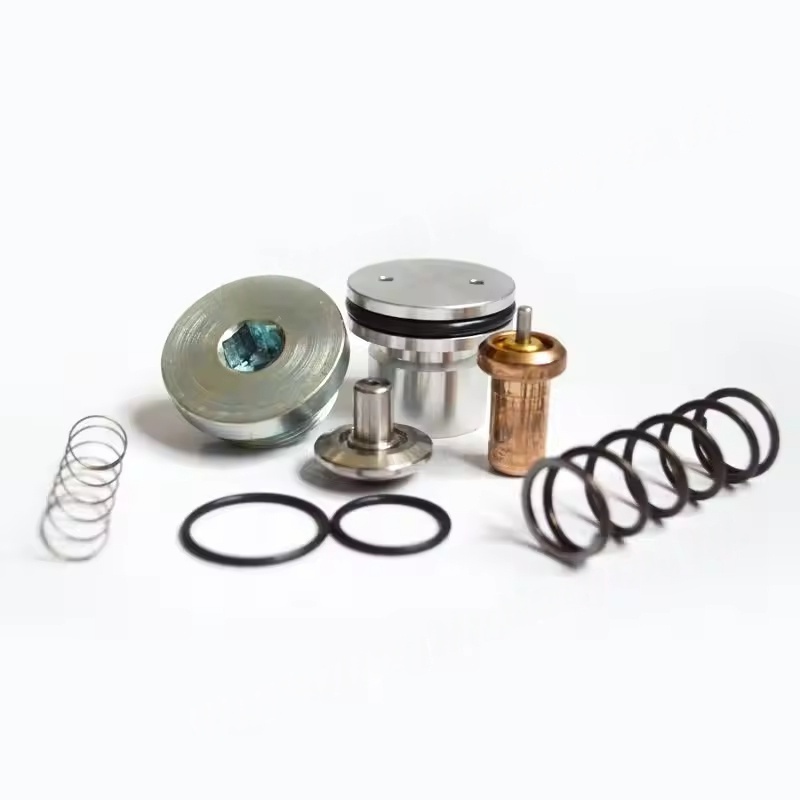

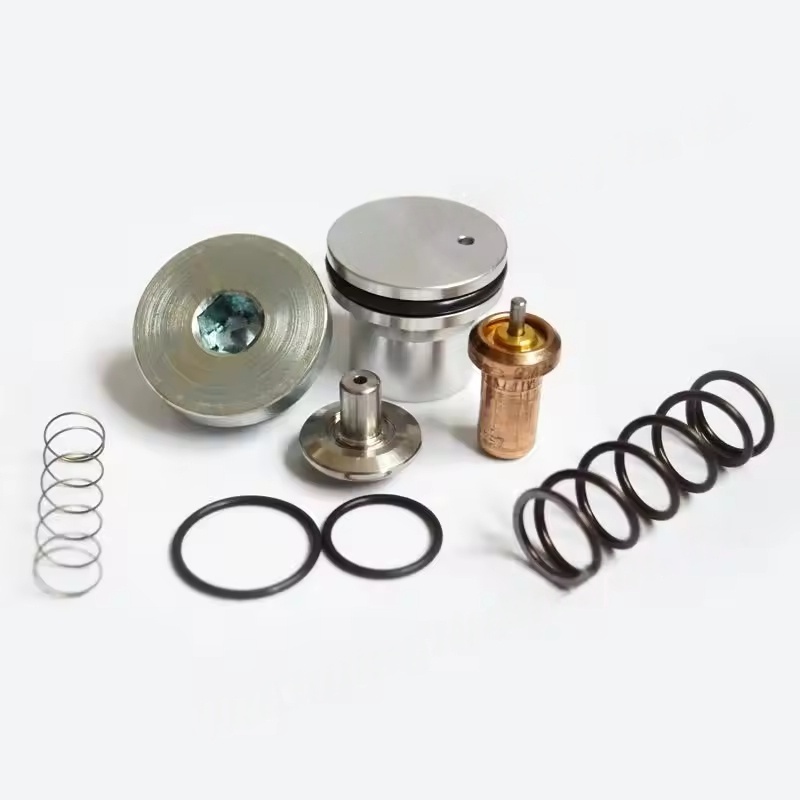

Hoofdstructuur: samengesteld uit kleplichaam, klepkern, veer, temperatuursensor (constante temperatuurregelseenheid), afdichtingen, enz., Gewoonlijk geïnstalleerd tussen de uitlaat van de oliekas en de systeempijpleiding.

ATLAS COPCO MPV C40 Werklogica:

Startfase: de veerkracht zorgt ervoor dat de klepkern sluit en de druk in de oliekasafscheider neemt geleidelijk toe;

Atlas Copco MPV C40 bereikt de ingestelde druk + temperatuurconditie: de klepkern overwint de veerkracht om te openen en de perslucht komt het stroomafwaartse systeem binnen via de uitlaat;

ATLAS COPCO MPV C40 Sluit / lossen: de klepkern sluit af onder de werking van de veerkracht, waardoor de omgekeerde stroom wordt geblokkeerd.
