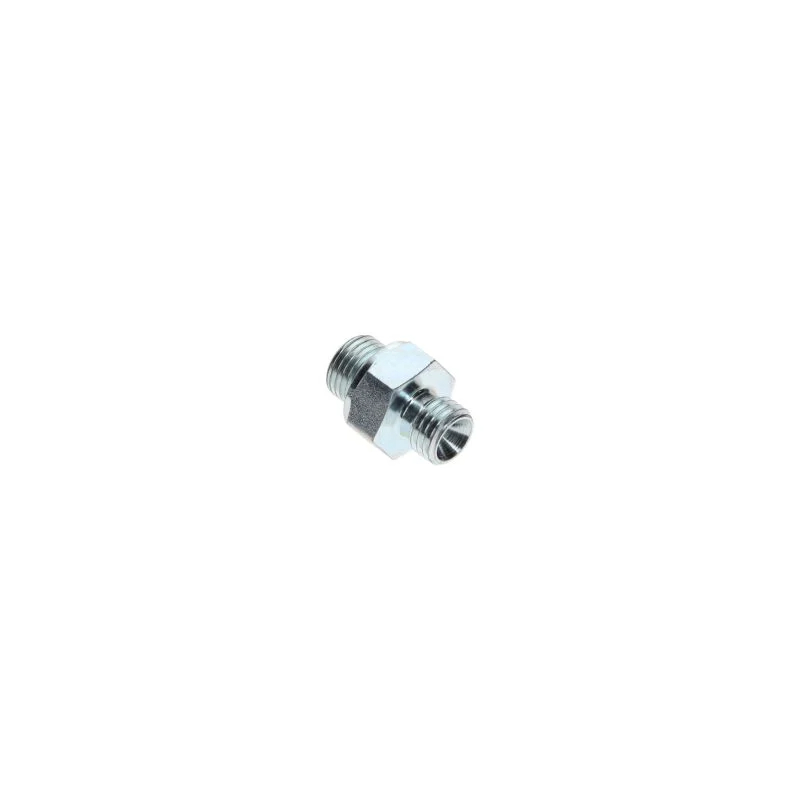

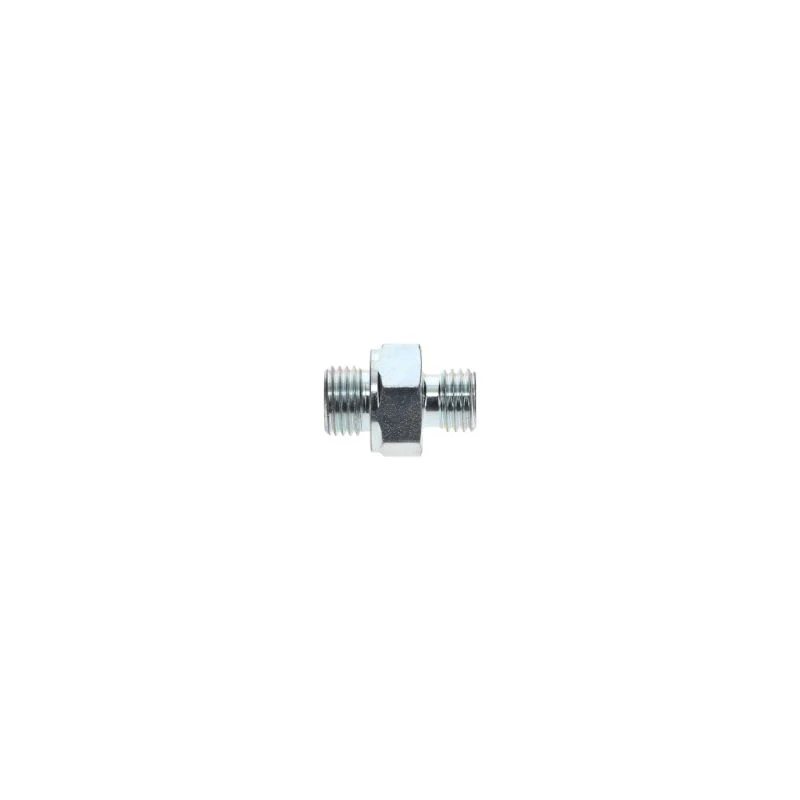

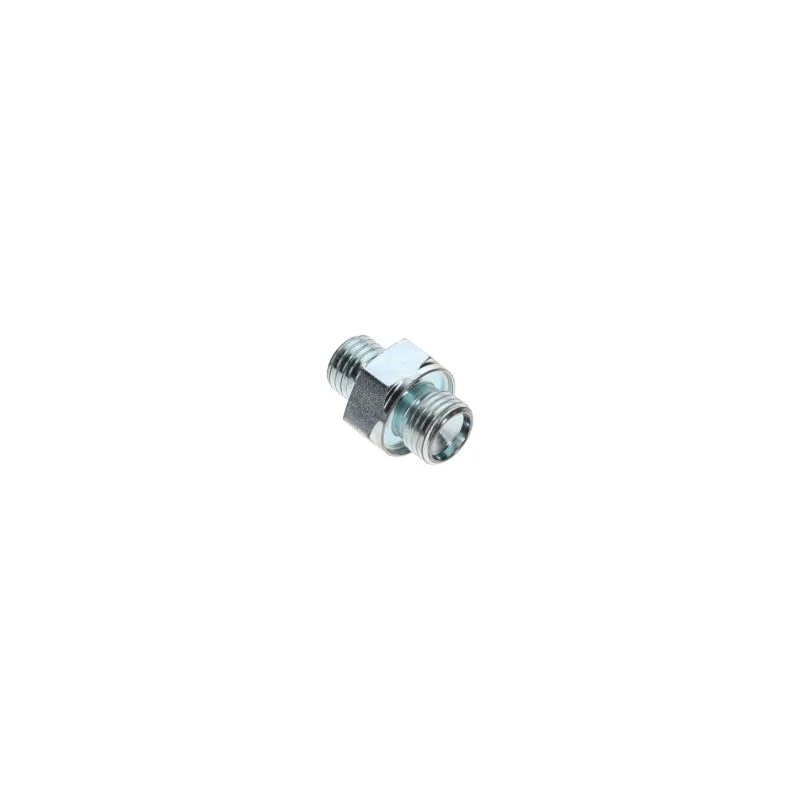

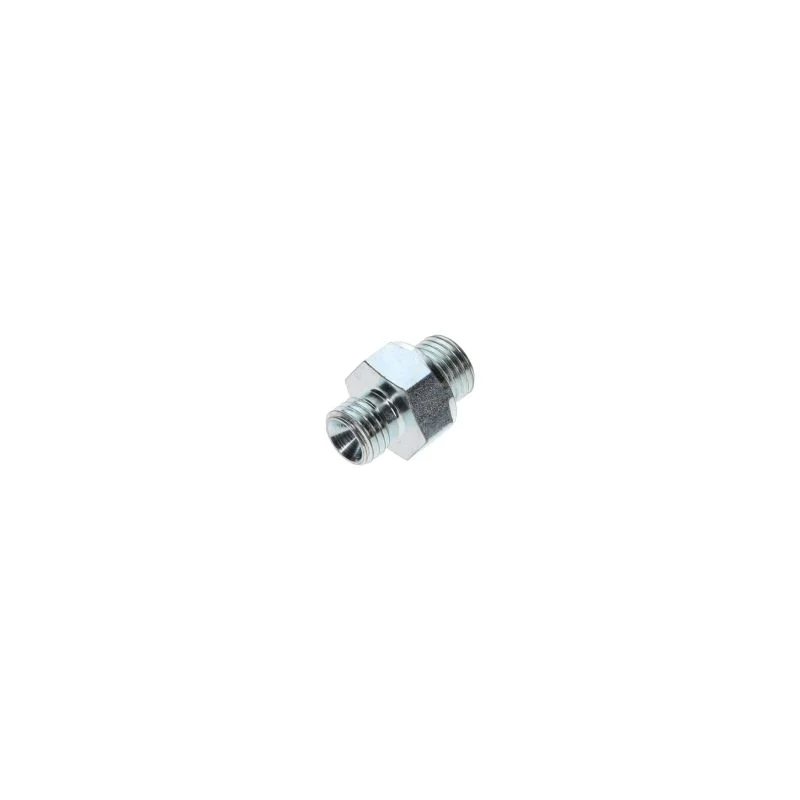

Origineel 1622486700 Atlas Copco Nipple M12x1,5 x G1/4 voor olie -geïnjecteerde schroefcompressor

Atlas Copco Fastener

I. Basisparameterinslag

M12: Geeft aan dat de nominale diameter van de bout 12 mm is (de belangrijkste diameter van de draad, die de maximale diameter van de buitenste draad is).

1.5: Geeft aan dat de toonhoogte 1,5 mm is (de axiale afstand tussen twee aangrenzende schroefdraden), wat een fijn-threaded type is (de belangrijkste toonhoogte van M12 is 1,75 mm).

Fine-thread-kenmerken: vergeleken met grove draden heeft M12 × 1.5 meer draadtanden en betere zelfvergrendelingsprestaties, geschikt voor scenario's die anti-losering, afdichting of waar de ruimte beperkt is (zoals de verbinding van hoge drukcomponenten in luchtcompressoren om losrichting veroorzaakt door vibratie te verminderen).

II. Veel voorkomende materialen en sterkte -cijfers

Luchtcompressorbouten moeten bestand zijn tegen trillingen, temperatuurveranderingen (van normale temperatuur tot boven 150 ℃) en een bepaalde voorspanning. De selectie van materiaal en sterkte is cruciaal:

Materiaal:

Normale omstandigheden: koolstofarme staal (zoals Q235), medium-koolstofstaal (zoals 45 staal), geschikt voor niet-corrosieve en lage vibratie.

Ernstige omstandigheden (hoge temperatuur, vochtigheid, oliemist): legeringsstaal (zoals 40Cr, 35Crmo), hoge sterkte, vermoeidheidsweerstand; Roestvrij staal (zoals 304, 316), corrosiebestendig, geschikt voor olievrije luchtcompressoren of luchtcompressoren in voedingsmiddelen.

Krachtcijfers:

Voorbeeldmarkering: 8,8 graad, 10,9 graad (de boutkop heeft meestal een markering).

Betekenis: het getal vóór het decimale punt × 100 is de treksterkte (MPA), het aantal na het decimale punt × 10 is de opbrengstverhouding (opbrengststerkte / treksterkte).

8.8 Grade: treksterkte 800mpa, opbrengststerkte 640mpa, geschikt voor gemiddelde belastingen (zoals de aansluiting van luchtcompressorbehuizing).

10.9 Grade: treksterkte 1000mpa, opbrengststerkte 900mpa, geschikt voor hoge belastingen (zoals aansluiting van cilinderkop en cilinderlichaam bij hoge drukposities).

Iii. Hoofdtype en anti-loseringsmethode

Hoofdtype: selecteer op basis van installatieruimte en compatibiliteit met gereedschap:

Zeshoekige kop (meest voorkomen): externe zeshoekige kop (GB/T 5782 Volledige draad, GB/T 5783 gedeeltelijke draad), geschikt voor het aanhakken met een sleutel, veel gebruikt.

Interne zeshoekige kop: kop is een intern hexagonaal gat, geschikt voor gebieden met een smalle ruimte (zoals interne pijpleidingsfixatie van luchtcompressor), met een groter strakker koppel.

Anti-loseringsmaatregelen: Tijdens de werking van de luchtcompressor is trillingen groot, extra anti-losering is vereist:

Spring -wasmachine: Vertrouwen op elastische vervorming om voorbelasting te genereren, waardoor losraken voorkomen (gewoonlijk gebruikt in eenvoudige omstandigheden).

Anti-loseringsmoer: met nylonring (nylon borgmoer) of metalen inzetstuk, door wrijvingskracht om losmaken, geschikt voor hoogfrequente trillingsposities te voorkomen.

Draadlijm: breng anaërobe lijm (zoals loctite 243) aan op het schroefdraadoppervlak, na het uitharden, vormt lijmkracht, afneembaar en betrouwbare anti-losering.
