Hoofdtypen en toepassingen
Elastische koppeling

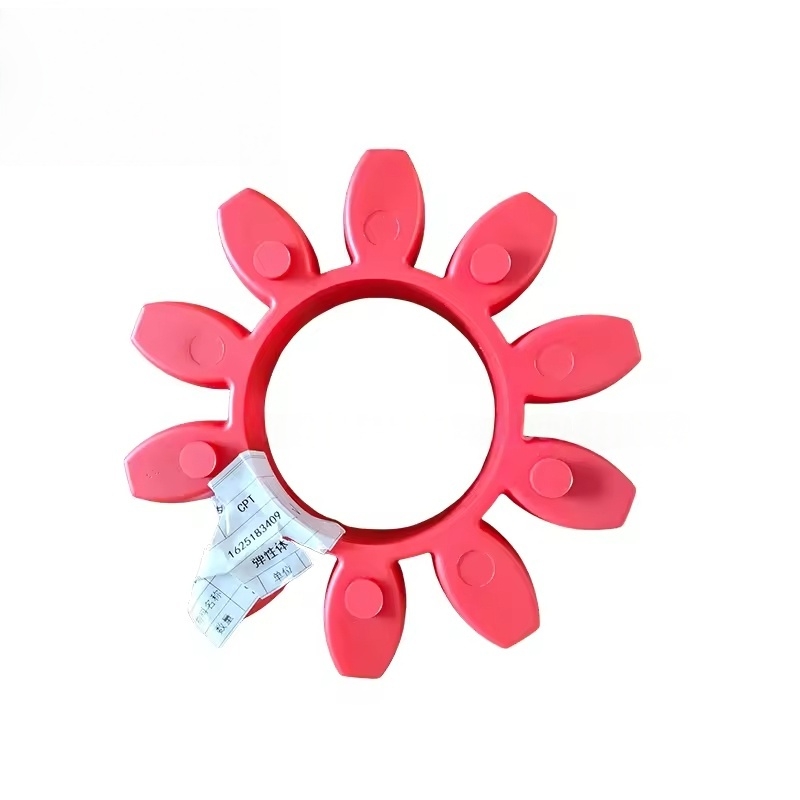

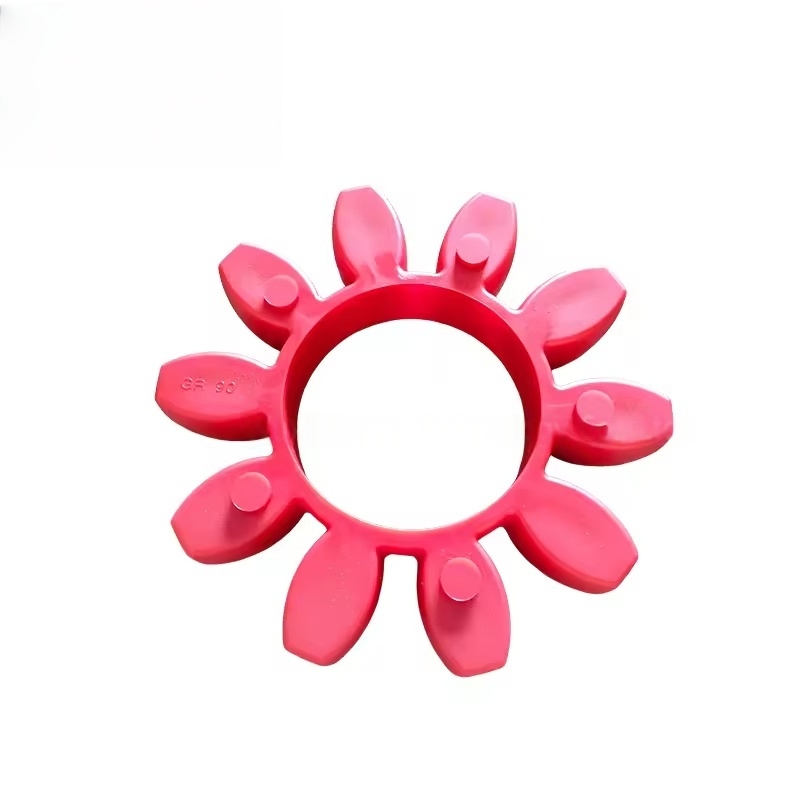

Het meest voorkomende type: veel gebruikt in kleine en middelgrote schroefluchtcompressoren (zoals de GA-serie), bestaande uit twee halve koppelingen en een tussenliggend elastisch lichaam (gemaakt van rubber of polyurethaan).
Functies:
Heeft een zekere elasticiteit, in staat om installatieafwijkingen tussen de motor en de hoofdeenheid te absorberen (axiaal, radiaal en hoekig).
Vermindert trillingstransmissie, verlaagt het werkgeluid en beschermt de motor- en hoofdeenheidlagers.
Eenvoudige structuur, eenvoudig onderhoud en het elastische lichaam kunnen afzonderlijk worden vervangen wanneer ze worden gedragen.
Rigide koppeling
Toepassingsscenario's: een paar grote of zeer precieze transmissiemodellen. Samengesteld uit metalen rigide verbindingscomponenten.
Functies:
Geen elastische compensatiemogelijkheden, die een extreem hoge coaxialiteit tussen de motor en de hoofdeenheid vereisen.
Hoge koppeltransmissie, geschikt voor krachtige modellen, maar strikte vereisten voor installatienauwkeurigheid.
Diafragma koppeling
Toepassingsscenario's: enkele high-end of grootschalige eenheden. Metalen diafragma's gebruiken als het elastische element.
Functies:
Bestand tegen hoge temperaturen en olieverontreiniging, lange levensduur, geschikt voor barre omstandigheden.
Kan bepaalde afwijkingen compenseren met behoud van een hoge transmissie -nauwkeurigheid. Kernfunctie
Koppeltransmissie: breng het rotatie -vermogen van de motor efficiënt over naar de hoofdeenheid van de compressor om de normale werking van de hoofdeenheid te waarborgen.
Afwijkingscompensatie: zorgt voor een kleine installatieafwijking tussen de motor en de hoofdeenheid (zoals verplaatsing veroorzaakt door temperatuurveranderingen of trillingen), waardoor schade aan componenten als gevolg van rigide stress wordt vermeden.
Trillingsisolatie: absorbeert trillingen door elastische elementen, vermindert de trillingstransmissie tussen de motor en de hoofdeenheid en verlengt de levensduur van de apparatuur.
Bescherming van overbelasting: het elastische lichaamsontwerp van sommige koppelingen heeft een overbelastingsbreukfunctie om schade aan de motor of de hoofdeenheid te voorkomen vanwege onmiddellijke overbelasting.
Veel voorkomende fouten en vervangende signalen
Foutmanifestaties:
Abnormale trillingen of abnormale ruis treedt op tijdens de werking (zoals metaalimpactgeluiden, hoogfrequente geluiden).
Elastisch lichaamsscheuren, slijtage of veroudering (gemanifesteerd als oppervlaktescheuren, veranderingen in de hardheid).
Losmaken of breuken van koppelingsaansluitbouten.
De motor en de hoofdeenheid zijn niet coaxiaal, waardoor slijtage of oververhitting van de koppeling wordt geraakt.
Vervangingstiming:
Wanneer het elastische lichaam duidelijke slijtage vertoont, scheuren of verouderingsharding.
Wanneer de componenten van de koppeling (zoals de semi-koppeling) vervorming, scheuren of draadschade vertonen.
Het wordt aanbevolen om te inspecteren en te vervangen volgens de slijtage tijdens het onderhoud van de apparatuur (meestal na 20.000 tot 30.000 werking).
Vervangende en onderhoudsmaatregelen
Oorspronkelijke fabrieksonderdelen voorkeur: de afmetingen, materialen en precisie van Atlas COPCO -koppelingen komen overeen met specifieke modellen (zoals de specificaties van koppelingen voor verschillende Power GA -serie zijn verschillend), en alleen originele fabrieksonderdelen mogen worden gebruikt om trillingen of transmissiefout te voorkomen als gevolg van grootte.
Installatienauwkeurigheid:
Corrigeer bij het vervangen nauwkeurig de coaxialiteit van de motor en de hoofdeenheid (radiale en axiale afwijkingen moeten meestal ≤ 0,1 mm zijn), meten met behulp van een kiezerindicator, enz.
Zorg bij het installeren van het elastische lichaam, zorg voor geen vervorming en draai de bouten gelijkmatig aan het opgegeven koppel.
Regelmatige inspectie:
Controleer de toestand van het elastische lichaam, de strakheid van de bouten en de bedrijfstemperatuur tijdens dagelijks onderhoud.
Stop de machine op tijd wanneer abnormale trillingen worden gedetecteerd en controleer deze onmiddellijk om de uitbreiding van de fout te voorkomen.
