Samenstelling van componenten en materiaalkenmerken

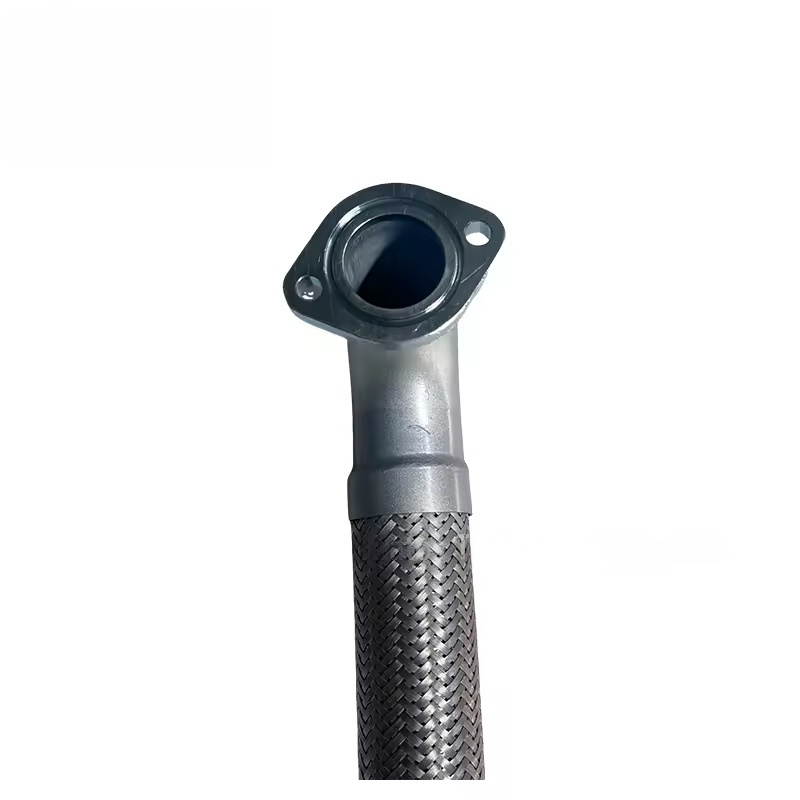

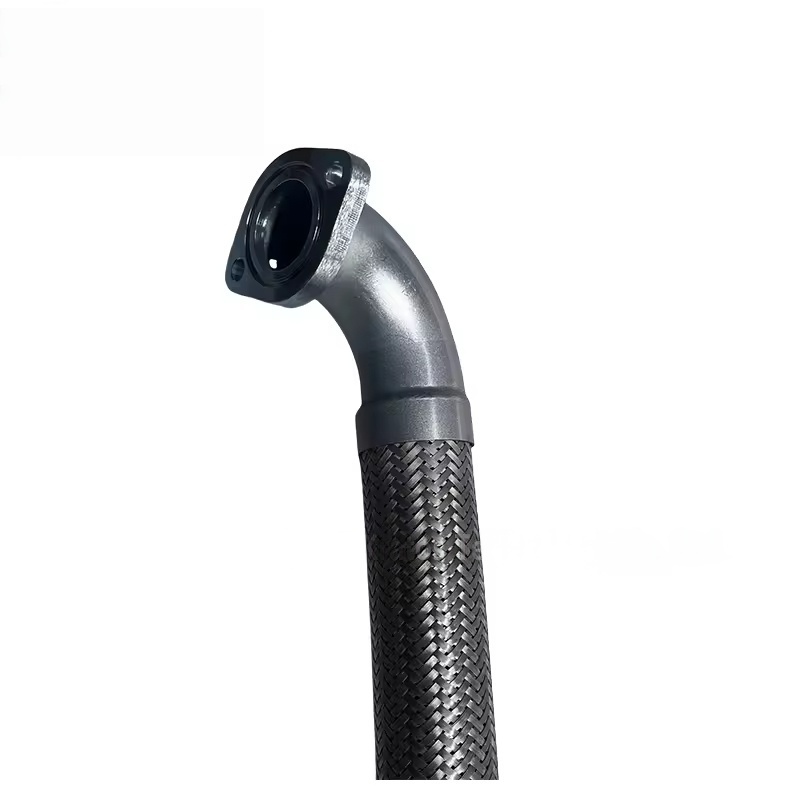

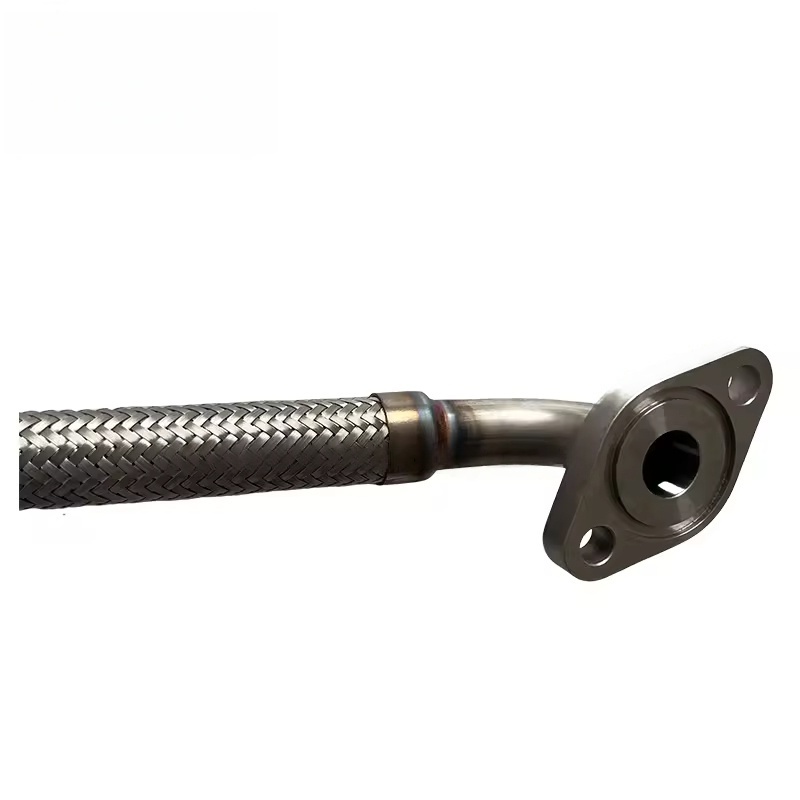

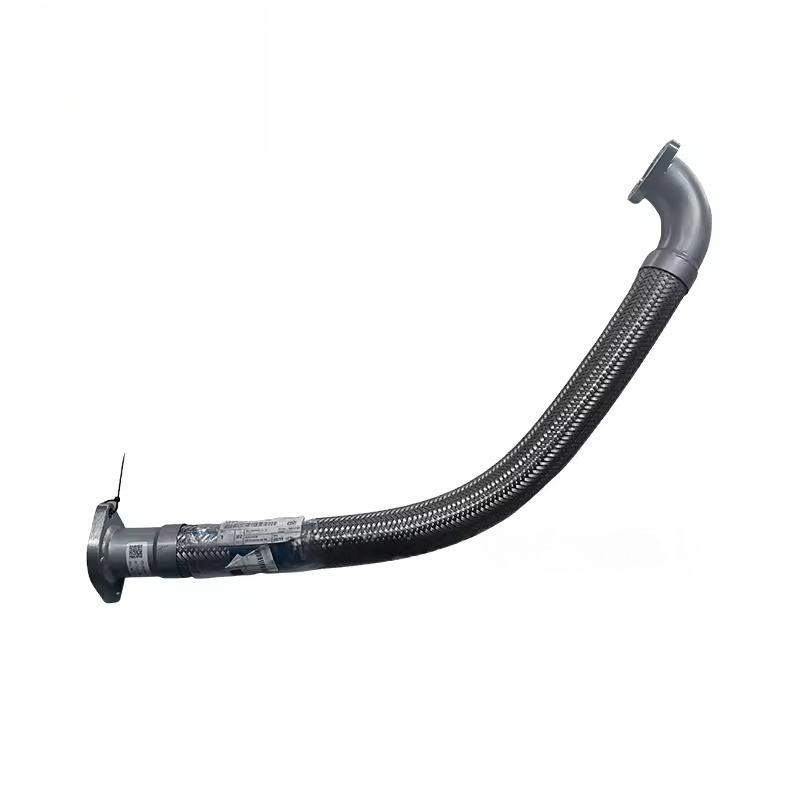

Het FX1050XF-type slangsamenstel bestaat meestal uit een flexibele slang en bijpassende connectoren aan beide uiteinden (zoals schroefdraadconnectoren, connectoren met snelle verbinding of flensconnectoren). Het algemene ontwerp is geoptimaliseerd voor de werking van luchtcompressoren:
Hose body: It adopts a multi-layer composite structure, with the inner layer being oil-resistant and high-pressure-resistant synthetic rubber or PTFE material, the middle reinforcing layer being a high-strength steel wire woven mesh (the pressure rating is usually matched to the pressure of the air compressor system, generally 16-25 bar), and the outer layer being a wear-resistant and aging-resistant beschermende laag, die mechanische wrijving en omgevingserosie kan weerstaan;
Connectordeel: het is gemaakt van corrosiebestendige metalen (zoals messing of gegalvaniseerd staal) door precieze verwerking en wordt stevig gecombineerd met de slang door druk- of vulkanisatietechnologie om de afdichtingsprestaties te garanderen en gemiddelde lekkage te voorkomen.
Toepassingsscenario's en functies
Dit type slangassemblage wordt voornamelijk gebruikt voor de flexibele verbindingsonderdelen in de interne structuur van luchtcompressoren, zoals:
Het verbinden van het oliecircuit of gascircuit tussen de olieafscheider en de koeler;
Het aansluiten van het filter, het reguleren van de klep en andere componenten met de hoofdpijplijn;
Als een bufferverbinding tussen de componenten van de trillingsbron (zoals de hoofdeenheid en pomp) en de rigide pijpleiding, om de vermoeidheidsschade van de pijpleiding veroorzaakt door trillingstransmissie te verminderen.
De lengte- en connectorspecificaties van dit model zijn geëvenaard door de oorspronkelijke fabriek en kunnen zich perfect aanpassen aan de installatieruimte en interfacevereisten van specifieke modellen.
Component matching en bevestigingspunten
Aangezien FX1050XF een specifieke modelcomponent is, is het bij aankoop noodzakelijk om speciale aandacht te besteden aan bevestiging:
Compatibele modellen: deze component komt meestal overeen met een specifieke serie of vermogensbereik van schroefcompressoren (zoals een bepaald GA -serie model) en het specifieke luchtcompressormodel (zoals GA75, GA110, enz.) En het fabrieksserienummer moet worden verstrekt om te bevestigen of het compatibel is;
Installatielocatie: hetzelfde model kan worden gebruikt in verschillende delen van dezelfde machine en het verbindingsgedeelte van deze slang (zoals de retourbuis van de oliecircuit, gascircuitverbinding, enz.) Moet worden gespecificeerd;

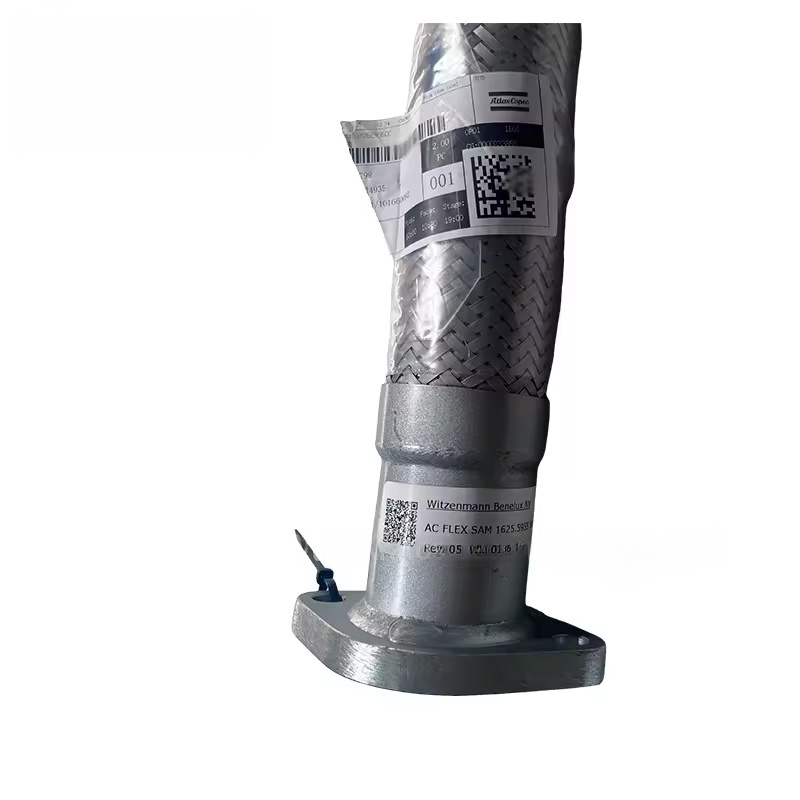

Componentnummer Verificatie: FX1050XF kan een intern model of seriecode zijn. Het wordt aanbevolen om het volledige onderdeelnummer van de oude component (meestal gegraveerd op de connector of het label) te verstrekken om de nauwkeurigheid van de aankoop te waarborgen.
