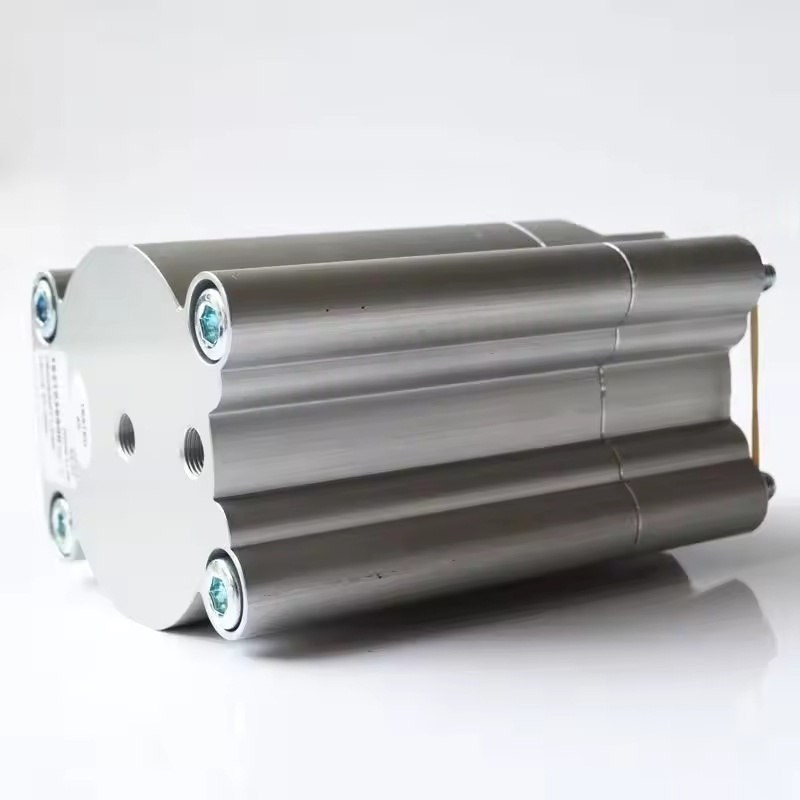

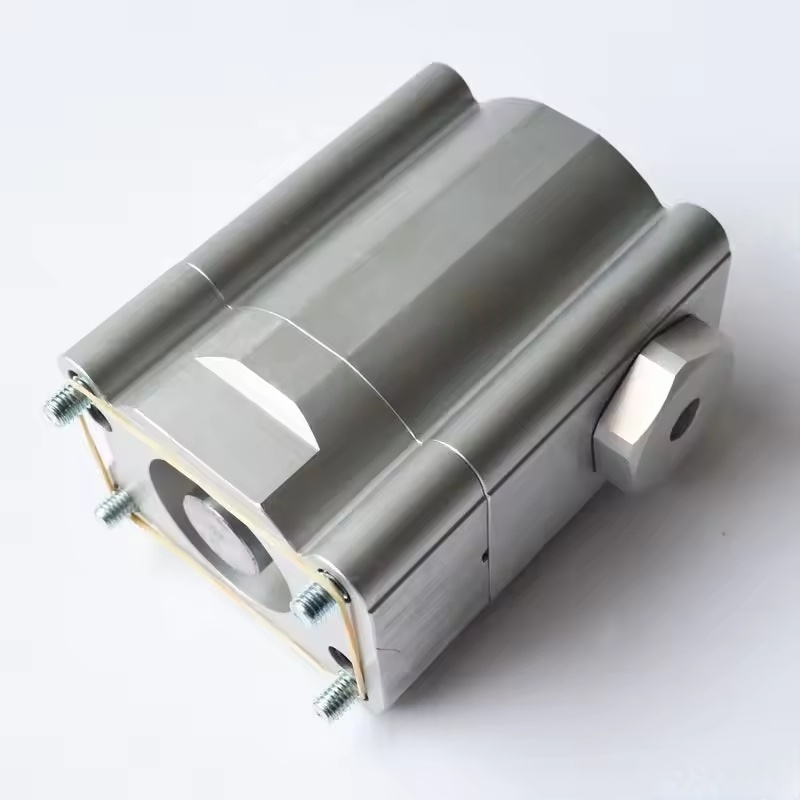

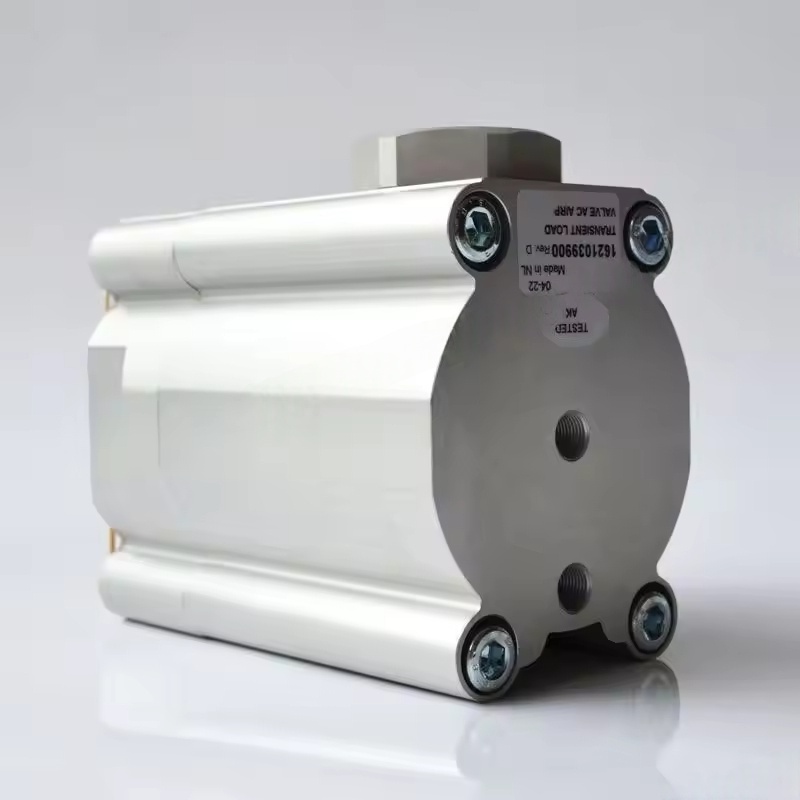

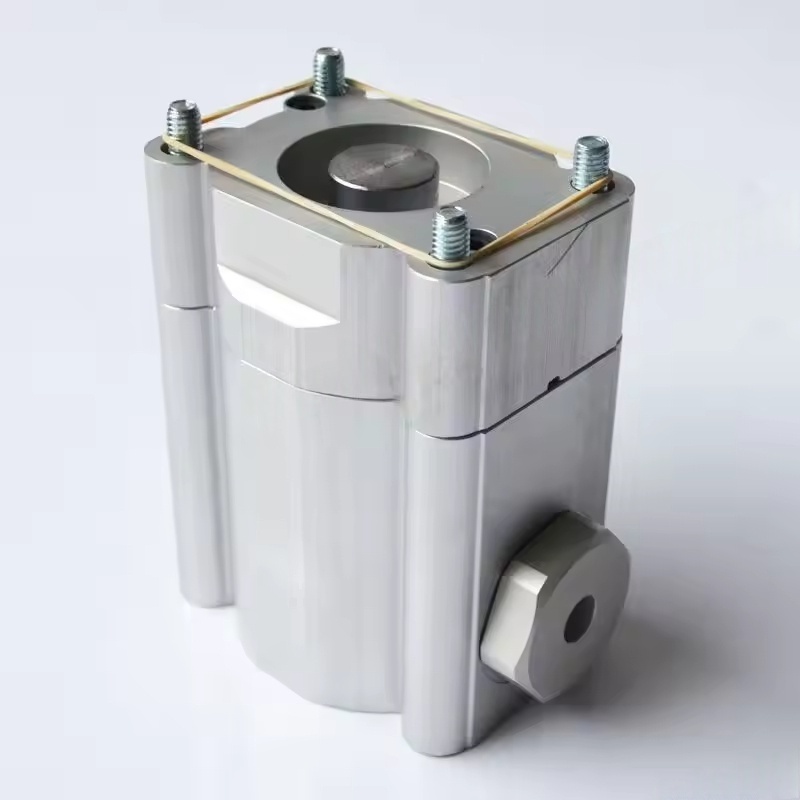

1621039900 Atlas Copco Wux Air Compressor Regulventiel

De belangrijkste functies van Atlas Copco Wux Regulerende klep

Drukregeling en stabiliteit

Als een drukgevoelige klep kan de WUX-regulerende klep de openingsdiploma automatisch aanpassen volgens het ingestelde drukbereik (zoals de vereiste druk van de gebruiker of de feedbackdruk van het pijplijnnetwerk):

Wanneer de systeemdruk lager is dan de ingestelde waarde, opent de klep breder, waardoor het inlaatvolume wordt verhoogd en de compressor onder belasting kan werken, waardoor het uitlaatvolume wordt verhoogd;

Wanneer de systeemdruk hoger is dan de ingestelde waarde, sluit of wordt de klep afgesloten, waardoor het inlaatvolume wordt verminderd, waardoor de compressor de ontlaadde toestand binnengaat en overdruk wordt vermeden.

Dit handhaaft de stroomafwaartse pijpleidingsnetwerkdruk binnen een stabiel bereik, waardoor de normale werking van de gasgebruikingsapparatuur wordt gewaarborgd.

Laadregulering en energiebesparing

Door het inlaatvolume nauwkeurig te regelen, stelt het de compressor in staat om te werken in de modus "Gedeeltelijke belasting" (in plaats van frequent start-stop), wat met name geschikt is voor scenario's met aanzienlijke fluctuaties in de gasvraag:

Verminder energieverspilling tijdens het lossen (de compressor roteert nog steeds, maar het energieverbruik is aanzienlijk verminderd tijdens de losstatus);

Verminder mechanische slijtage en verleng de levensduur van de hoofdeenheid en de motor.

Beschermingsfuncties

Sommige WUX -regulerende kleppen integreren de logica van veiligheidsbescherming. Wanneer een compressoranomalie wordt gedetecteerd (zoals oververhitting of overbelasting), kan het 联动 het inlaatkanaal sluiten, de compressor dwingen om te lossen of af te sluiten, waardoor de uitbreiding van de fout wordt voorkomen.

Structuur en werkingsprincipe

Kernstructuur ： Bestaat meestal uit de kleplichaam, klepkern, veer, diafragma (of zuiger), drukgevoelige gaten, en controle -interface. Sommige modellen worden geleverd met een elektromagnetische aandrijfcomponent (voor afstandsbediening).

Werklogica:

De drukdetectiegaten controleren de systeemdruk in realtime en verzenden het signaal naar het diafragma (of zuiger) ；

Wanneer de druk verandert, wordt het diafragma onderworpen aan kracht en drijft de klepkern aan om te bewegen, waarbij het dwarsdoorsnedegebied van het inlaatkanaal wordt gewijzigd ；

De veer zorgt voor de resetkracht en vormt een evenwicht met de gedetecteerde druk, het bereiken van stabiele regulering van de klepopening.

Compatibele modellen en toepassingen

Compatibele modellen: De WUX-regulerende klep wordt voornamelijk gebruikt met Atlas Copco Kleine en middelgrote schroefcompressoren met vaste snelheidsschroef (zoals sommige modellen van de GA-serie), vooral voor modellen zonder frequentieconversie, als kerncomponent voor belastingregulatie.

Toepassingsscenario's ： Op grote schaal worden gebruikt in industriële velden met hoge vereisten voor drukstabiliteit (zoals mechanische verwerking, geautomatiseerde productielijnen, verpakkingsindustrieën, enz.), Om nauwkeurig te reguleren en te voldoen aan de gasvraag onder verschillende werkomstandigheden.
