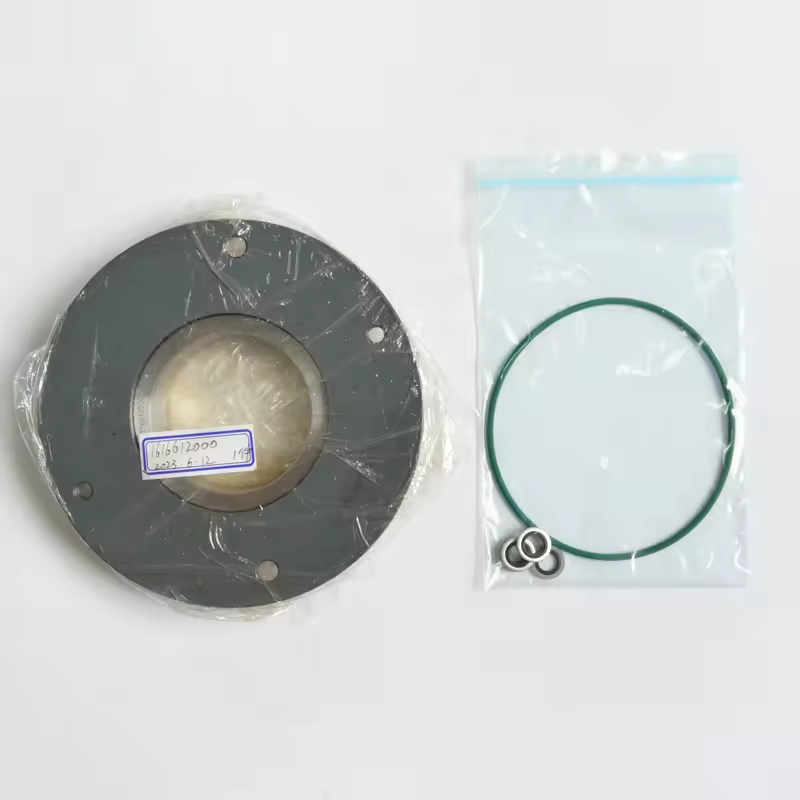

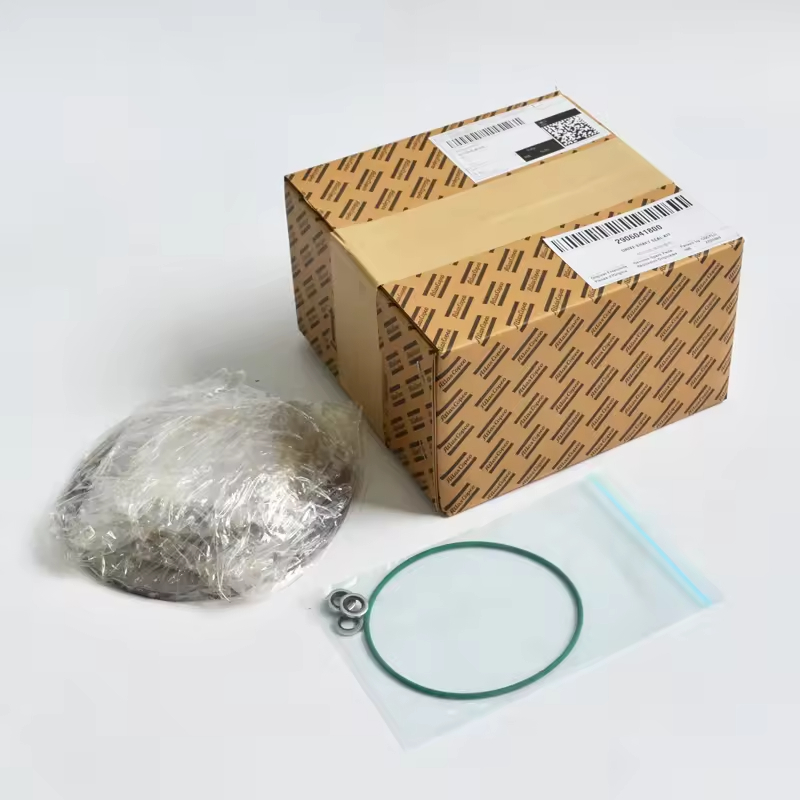

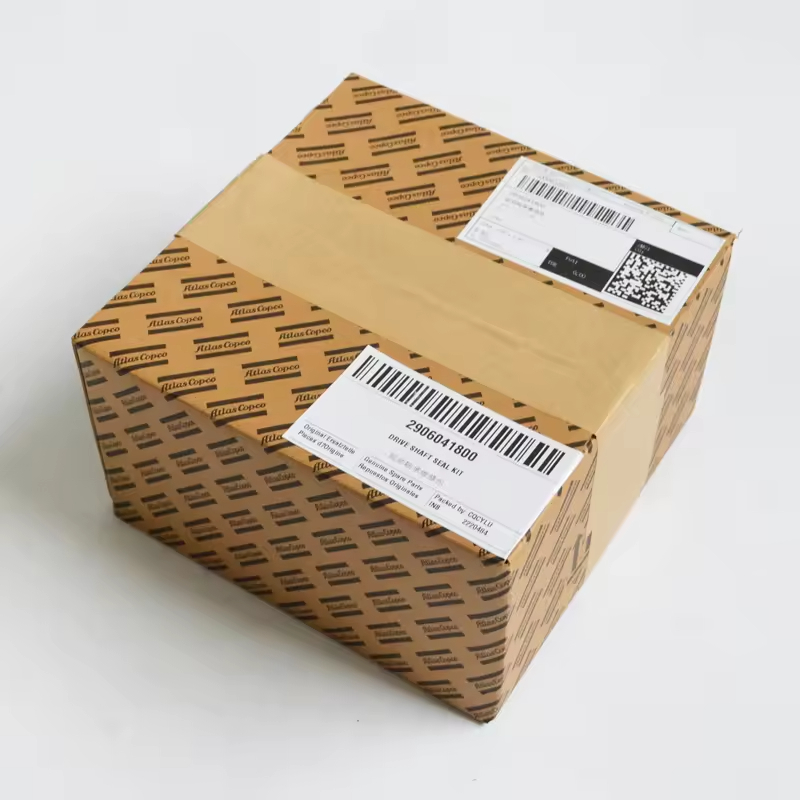

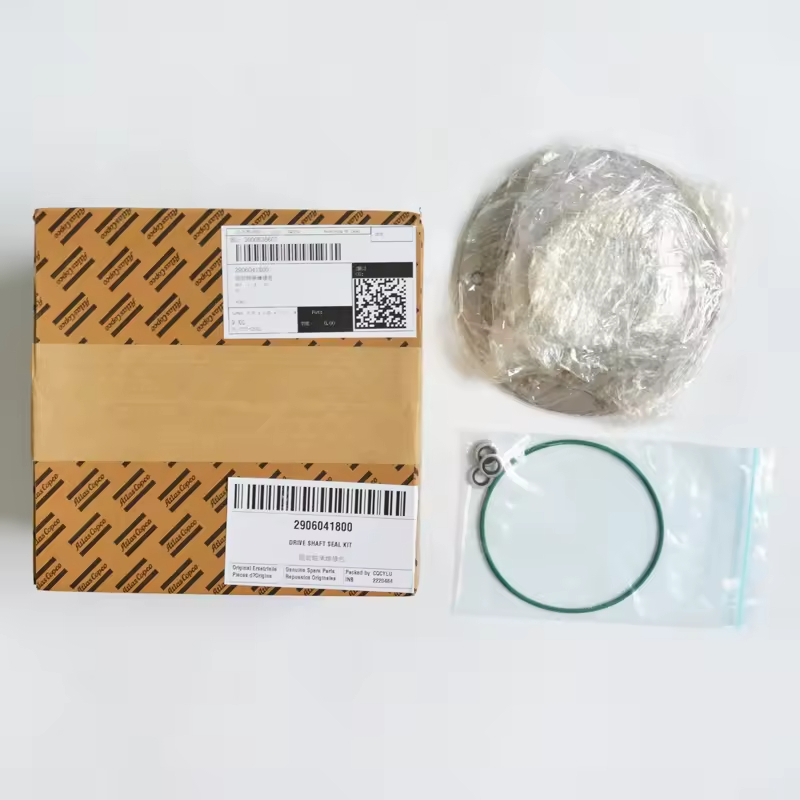

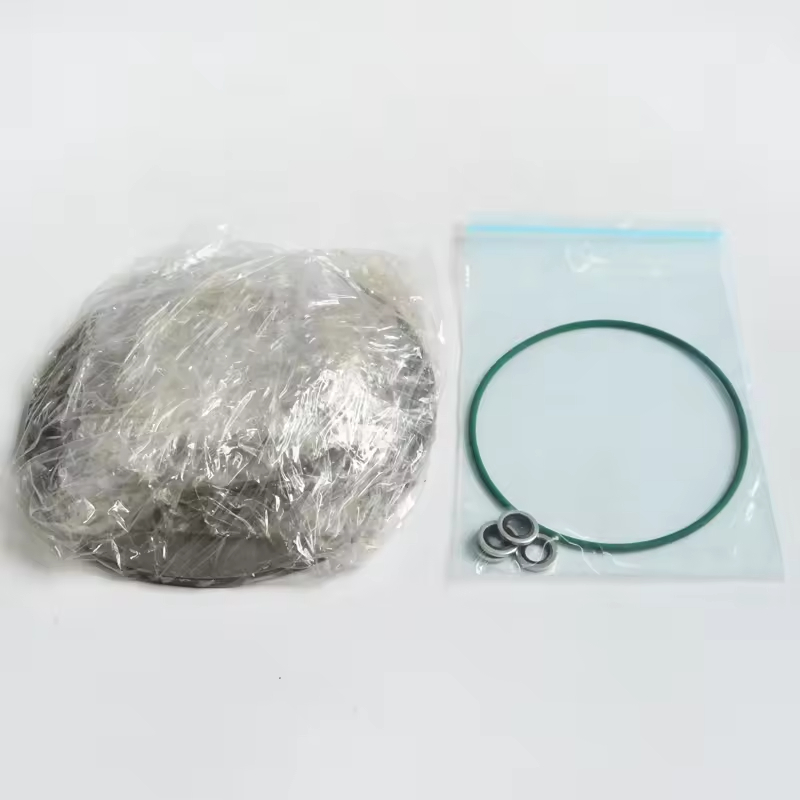

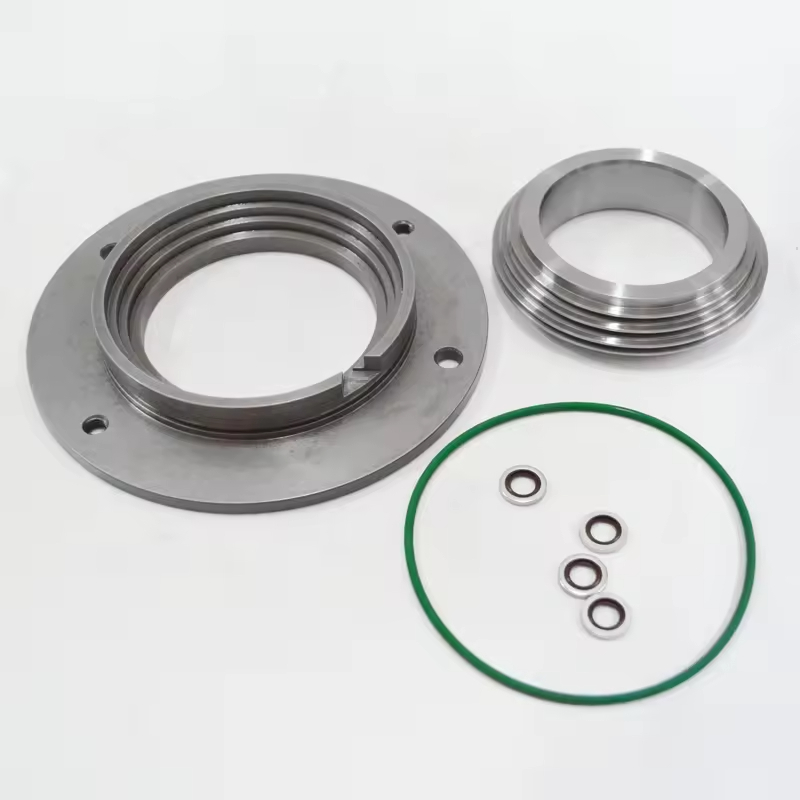

De kerncomponenten van de transmissieasafdichtingsset voor Atlas COPCO luchtcompressoren
Afhankelijk van het model omvat het meestal:
Hoofdolieafdichting (ingelijste rubberen oliekeerring of polytetrafluorethyleenolieafdichting, olieresistent, temperatuurbestendig)
Stofafdichting (voorkomt dat externe onzuiverheden binnenkomen)
Magnetische bus (sommige modellen zijn uitgerust, waardoor directe slijtage tussen de as en de afdichting wordt verminderd)
O-ring of afdichtspakking (hulpafdichting, geschikt voor het installatieoppervlak van de behuizing)
Installatiehulpmiddelen (sommige originele kits bevatten speciale demontage- en mouwen))
Toepassingsfuncties en technische vereisten
Materiële compatibiliteit:
Olie-gesmolten modellen (zoals GA-serie): de oliekeerring gebruiken meestal nitrilrubber (NBR) of fluororubber (FKM), in staat om minerale olie- en werktemperaturen van 100-120 ℃ te weerstaan
Olievrije modellen (zoals ZR-serie): gebruik food-grade EPDM- of PTFE-materialen om te voorkomen dat de gecomprimeerde lucht vervuilt
Grote eenheden (zoals GA90 en hoger) kunnen een gecombineerde afdichtingsstructuur gebruiken om hoge druk en hoge rotatiesnelheidscenario's in evenwicht te brengen
Prestatieparameters:
Toepasselijke asdiameter: afhankelijk van de specificatie van de transmissieas is het gemeenschappelijke bereik φ25-φ60mm
Werkdruk: in het algemeen bestand tegen 0-16 bar (standaardmodellen) of hogere druk (hogedrukmodellen)
Snelheidaanpassing: voldoet aan de dynamische afdichtingsvereisten onder de nominale rotatiesnelheid van de compressor (in het algemeen 1500-3000 tpm)
Vervanging en onderhoudspunten
Model matching:
Het is noodzakelijk om het luchtcompressormodel strikt te selecteren (zoals GA11, GA37, GX7, enz.) En de specificatie van de transmissieas. De afdichtingsafmetingen van verschillende series variëren sterk
Het wordt aanbevolen om te verwijzen naar het serienummer van de machines om het oorspronkelijke fabrieksonderdeelnummer op te vragen om ervoor te zorgen dat de lipstructuur van de oliekeerring en de installatiediepte match
Installatie voorzorgsmaatregelen:
Leg de smeerolie voor, leg het asoppervlak en de installatievoeling voor voordat u de smeerolie leegmaakt, verwijder draagtekens of bramen
Gebruik bij het installeren speciale gereedschappen om in te drukken, vermijd vervorming van de oliafdichtlip (strikt verbod kloppen)
De lip moet worden gecoat met een kleine hoeveelheid schone smeerolie (oliemodellen) of speciaal smeervet (olievrije modellen)
