Atlas Copco Main Working Principle
Tijdens het compressieproces van gecomprimeerde lucht zal de waterdamp in de lucht condenseren in vloeibaar water vanwege de toename van de druk- en temperatuurveranderingen. De waterafscheider scheidt water op de volgende manieren:
Centrifugaalscheiding: gebruik van de centrifugale kracht die wordt gegenereerd door de snelle rotatie van de luchtstroom, worden de dichtere waterdruppeltjes naar de binnenwand van de separator gegooid en worden zich ophoopt voordat ze door de afvoerklep worden gelost.
Impactscheiding: laat de perslucht de schotten beïnvloeden en de plotselinge verandering in stroomsnelheid zorgt ervoor dat de waterdruppeltjes scheiden als gevolg van traagheid.
Filterscheiding: met behulp van speciale filtermaterialen (zoals glasvezel, metalen gaas) om kleine waterdruppeltjes te onderscheppen, waardoor de lucht verder wordt gedroogd.
Adsorptiescheiding: sommige zeer efficiënte drogers gebruiken droogmiddelen (zoals moleculaire zeven, geactiveerd aluminiumoxide) tot adsorb vocht, geschikt voor scenario's met hoge vereisten voor droogheid.
Hoofdtypen
Centrifugaalwaterafscheider: eenvoudige structuur, afhankelijk van centrifugale kracht om water te scheiden, geschikt voor het hanteren van een grote stroom perslucht, met een scheidingsefficiëntie van ongeveer 80%-90%.
Baffle-type waterafscheider: verandert de luchtstroomrichting door meerdere schotniveaus, wat een beter scheidingseffect biedt dan het centrifugaaltype, geschikt voor medium- en lage stromingssystemen.
Adsorptiedroger: verdeeld in hittevrije regeneratie en warmtegeneratieve types, met behulp van droogmiddelen voor diepe uitdroging, in staat om het dauwpunt van perslucht te verminderen tot onder -40 ℃, geschikt voor precisieapparatuur.
Cryogene droger: koelt de perslucht tot onder het dauwpunt, waardoor waterdamp condenseert in vloeibaar water voor scheiding, met een dauwpunt dat typisch 3-10 ℃ bereikt, geschikt voor algemene industriële scenario's.
Belangrijke componenten
Shell: een verzegelde container die de luchtstroom en scheidingselementen herbergt, meestal gemaakt van metaal.
Scheidingselementen: zoals centrifugaalbladen, schotten, filterkernen of droogmiddelen, zijn de kern voor het bereiken van waterscheiding.

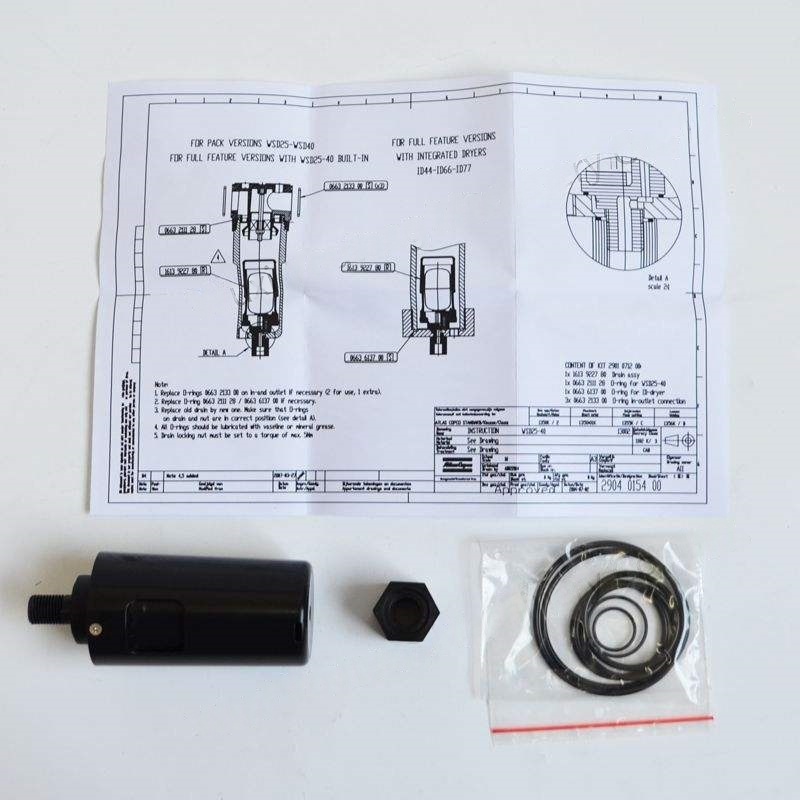

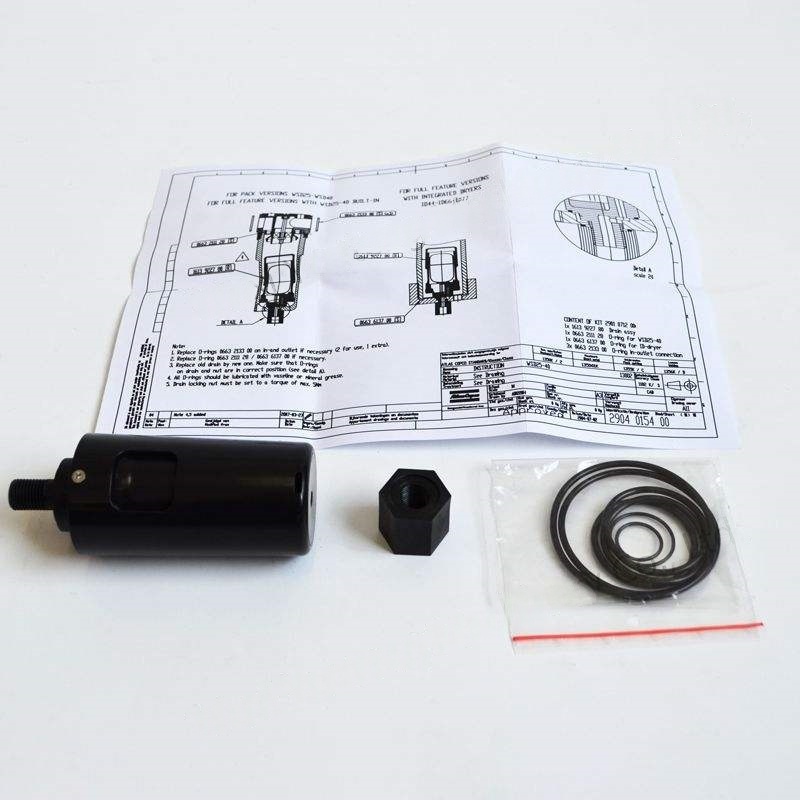

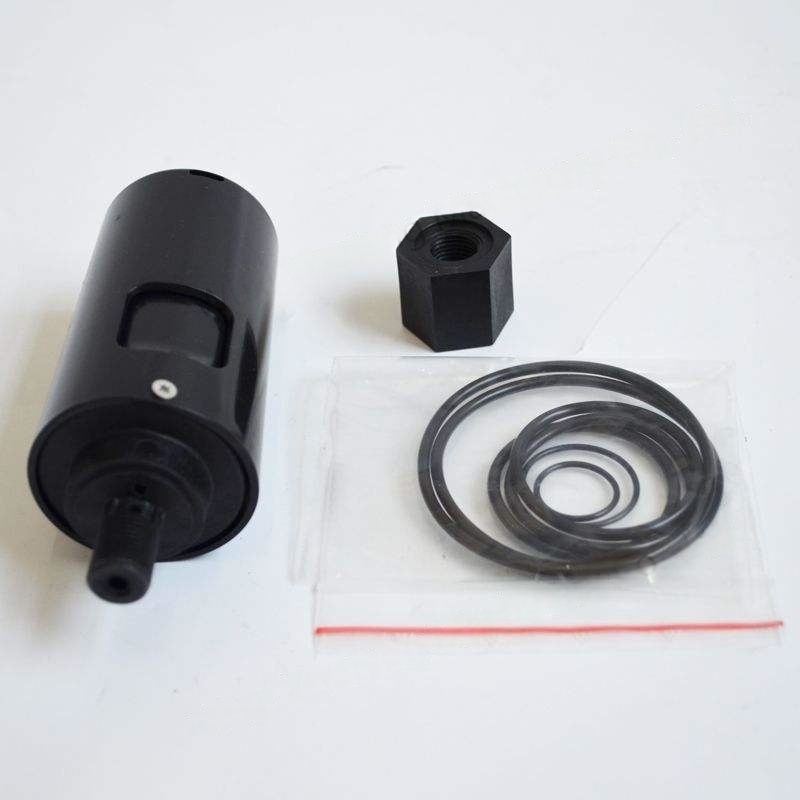

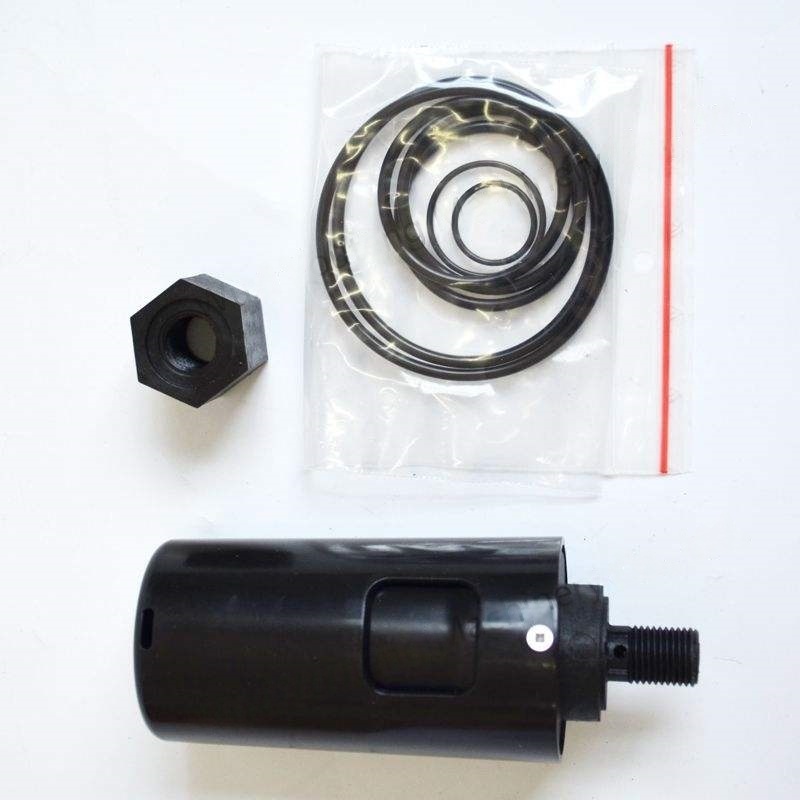

Drainageklep: levert automatisch of handmatig het gescheiden gecondenseerde water af, gemeenschappelijke typen omvatten vlottertype en elektronische timingafvoerkleppen.
Inlaat- en uitlaatinterfaces: Sluit de uitlaatpijp van de luchtcompressor en stroomafwaartse gasgebruikingsapparatuur aan, meestal uitgerust met drukmeters om de druk te bewaken.
Installatie- en onderhoudstips
Installatielocatie: meestal geïnstalleerd na de uitlaat van de luchtcompressor en de na-cooler, zodat de perslucht wordt afgekoeld vóór scheiding om de efficiëntie te verbeteren.
Regelmatige drainage: controleer of de afvoerklep goed werkt om geaccumuleerd gecondenseerde water te voorkomen dat het scheidingseffect beïnvloedt.
Vervanging van verbruiksartikelen: scheiders van het filtertype of adsorptie-type moeten de filterkern of droogmiddel (zoals moleculaire zeven) regelmatig vervangen om blokkering of verzadiging te voorkomen.
Reiniging en onderhoud: Reinig regelmatig het interieur van de schaal om te voorkomen dat onzuiverheden de luchtstroomverdeling afzetten en beïnvloeden.
Bijpassende parameters: selecteer de juiste specificaties van de separator op basis van de verplaatsing van de luchtcompressor, werkdruk en de droogheidseisen van de gasgebruikingsapparatuur. Belang
Als het vocht in de perslucht niet effectief wordt verwijderd, kan dit problemen veroorzaken zoals pijpcorrosie, storing van pneumatische componenten en vochtabsorptie van producten (zoals in de voedsel- en elektronica -industrie), waardoor de onderhoudskosten van de apparatuur worden verhoogd. Daarom is het kiezen van een geschikte waterafscheider cruciaal voor de stabiele werking van het gecomprimeerde luchtsysteem.
